Quelles sont les caractéristiques principales du câble 2YSLCY-J TRANSPARENT 1kV ECA 4X6 en termes de construction ?

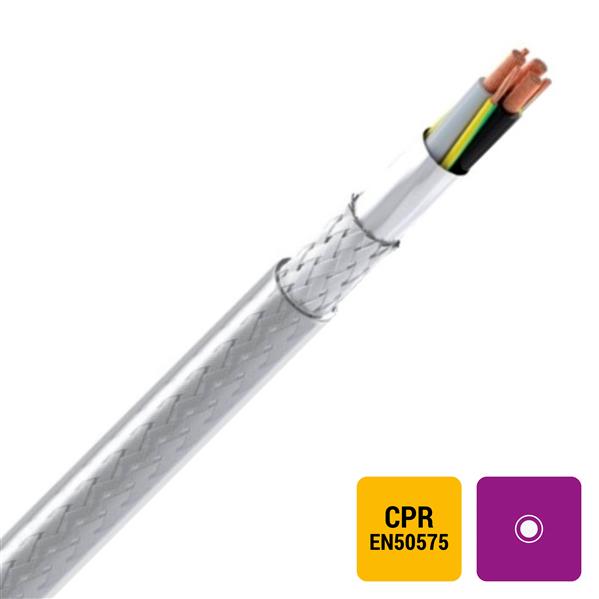

Le câble 2YSLCY-J TRANSPARENT 1kV ECA 4X6 est conçu avec des conducteurs en cuivre de classe 5, ce qui le rend très flexible et adapté à des installations nécessitant une souplesse accrue. Il dispose d'une section nominale de conducteur de 6 mm² et comprend quatre conducteurs, tous recouverts d'une gaine extérieure en PVC transparent. La combinaison de ces caractéristiques permet une installation aisée tout en garantissant une bonne conductibilité électrique et une durabilité contre les éléments extérieurs.
Quel est le blindage du câble et quelle est son utilité ?
Le câble est fourni avec un blindage, ce qui est crucial pour réduire les interférences électromagnétiques externes et protéger ainsi le signal électrique transporté. Cela est particulièrement important dans les environnements où les interférences provenant d'autres appareils électroniques pourraient compromettre la signalisation du système. Le blindage augmente la fiabilité et la stabilité des flux de données, surtout dans les installations industrielles et les environnements complexes.
Quelle est la plage de température pour la pose et le service du câble ?
Le câble peut être installé dans des environnements où la température de pose varie de -5 °C à 70 °C, ce qui le rend adapté à une large gamme de climats et de conditions. En ce qui concerne la température de service statique, le câble peut fonctionner efficacement entre -40 °C et 70 °C. Cette tolérance étendue de température assure une performance optimale dans des conditions environnementales extrêmes, tant pour des applications en intérieur qu'en extérieur.
Quel est le rayon de courbure minimal du câble et pourquoi est-ce important ?
Le rayon de courbure minimal pour ce câble est de 15 fois son diamètre extérieur, soit environ 246 mm. Respecter ce rayon de courbure est important pour éviter d'endommager le câble, ce qui pourrait entraîner des fractures ou des défaillances du conducteur. Un rayon de courbure adéquat assure l'intégrité structurelle du câble, prolonge sa durée de vie et maintient la qualité des performances électriques et mécaniques requises par l'application.
Quelle est la réaction au feu de ce câble selon les normes EN 13501-6 ?
Ce câble appartient à la classe de réaction au feu Eca selon la norme EN 13501-6. Cette classification indique que le câble a une certaine résistance au feu mais peut libérer des particules et des fumées lors de la combustion. Dans les installations où la sécurité incendie est essentielle, il pourrait être nécessaire d'envisager des câbles avec une résistance au feu plus élevée. Cependant, pour des applications classiques où les exigences environnementales sont respectées, ce câble répond de manière adéquate aux besoins requis.
Quel est le poids approximatif du câble par kilomètre, et pourquoi cette information est-elle pertinente ?
Le câble pèse approximativement 425 kg par kilomètre. Cette information est cruciale lors de la planification du transport, de la manutention et de l'installation. Le poids influence également le choix des supports et des systèmes de suspension nécessaires pour une installation sécurisée. De plus, lors du calcul de la charge et du support de structure, le poids du câble doit être pris en compte pour s'assurer que les infrastructures existantes ou nouvelles puissent supporter cette charge sans risque d'effondrement ou de tension structurelle.
Le câble est-il équipé d'un conducteur de protection et quelle est son importance ?
Oui, le câble est équipé d'un conducteur de protection. La présence de ce conducteur est cruciale pour assurer la sécurité électrique, car il offre un chemin de moindre résistance pour la mise à la terre du système électrique. Cela aide à prévenir les risques d'électrocution ou d'incendie en cas de défaillance du système. Le conducteur de protection joue un rôle essentiel dans le fonctionnement sûr et fiable des installations électriques en assurant la protection contre les surtensions et les courts-circuits.
Comment les conducteurs du câble sont-ils marqués, et quelle est l'importance de cette identification ?
Les conducteurs de ce câble ne sont pas marqués selon HD 308 S2 mais sont identifiés par couleur. L'identification par couleur facilite l'installation et la maintenance en permettant une identification rapide et précise des conducteurs spécifiques. Cela est essentiel pour minimiser les erreurs lors du raccordement et réduit le temps nécessaire pour le dépannage ou l'extension des systèmes. Un marquage clair et systématique améliore la sécurité opératoire pour les techniciens pendant l'installation et la maintenance.
Quel est le matériau de la gaine extérieure du câble et quels avantages présente-t-il ?
La gaine extérieure du câble est en polyvinylchloride (PVC) transparent. Le PVC est un matériau résistant et durable, offrant une bonne protection contre l'usure mécanique, la chaleur et l'humidité. Sa transparence peut également permettre une inspection visuelle rapide pour détecter d'éventuels dommages. Bien que le PVC ne soit pas le plus écologique des matériaux, ses propriétés intrinsèques garantissent une performance robuste et durable dans divers environnements industriels et résidentiels.
Quelle est la tension nominale du câble et quelle signification cela a-t-il pour son utilisation ?
La tension nominale du câble est de 0.6/1 kV. Cette tension nominale indique que le câble est conçu pour transporter des courants à des tensions allant jusqu'à 1 kV sans compromettre sa performance ou sa sécurité. Cette classification de tension le rend convenable pour des applications de moyenne puissance telles que l'alimentation de moteurs électriques ou de systèmes de distribution d'énergie industrielle. Il est essentiel, lors de la conception d'un système électrique, d'utiliser des câbles avec une tension nominale appropriée pour garantir la fiabilité et la sécurité de l'installation.
