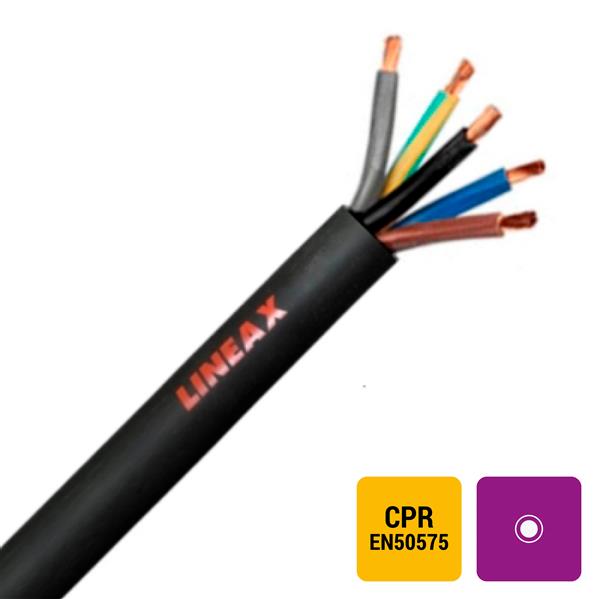

Quelles sont les caractéristiques principales du H07RN-F câble caoutchouc souple Nexans 750V Eca AD6 noir 4G70mm² ?
Ce câble est conçu pour des applications demandant de la flexibilité et une résistance accrue. Il possède une section nominale de conducteur de 70 mm² avec 4 conducteurs en cuivre nu de classe 5, rendant l’utilisation dans des conditions dynamiques facilitée. Le câble est isolé avec du caoutchouc, spécifiquement du caoutchouc éthylène-propylène (EPR), et est enveloppé d’une gaine extérieure en polychloroprène noir, assurant une résistance à l'huile et une durabilité contre l’usure mécanique. Sa section ronde rend son installation plus aisée.
Quel est le rayon de courbure minimal admissible pour l’utilisation flexible et stationnaire de ce câble ?
Le rayon de courbure minimal pour une utilisation flexible est de 324 mm, tandis que pour une utilisation stationnaire ou fixe, il est de 162 mm. Ces valeurs sont cruciales pour s’assurer que le câble n’est pas endommagé lors de l’installation ou lors de son utilisation. Respecter ces rayons de courbure minimaux empêche le stress mécanique excessif sur le câble, assurant ainsi sa longévité et ses performances optimales. Il est recommandé de faire la pose du câble selon ces tolérances pour éviter toute défaillance prématurée.
Quelle est la résistance du conducteur de ce câble à 20 °C ?
La résistance du conducteur pour ce câble à une température de 20 °C est de 0.272 ohm/km. Cette faible résistance indique une bonne conductivité, essentielle pour assurer que l'énergie est transmise efficacement à travers le câble sans pertes significatives. Cela rend aussi le câble adapté pour des installations où la minimisation des pertes d'énergie est cruciale. Une bonne pratique est de vérifier ces valeurs pour s'assurer que le câble répond aux exigences des applications spécifiques ou des installations envisagées.
Quel est le matériau de la gaine extérieure et ses propriétés ?
La gaine extérieure de ce câble est fabriquée en polychloroprène, un type de caoutchouc synthétique. Ce matériau est connu pour sa résistance à l'usure, sa durabilité dans des environnements variés, et sa capacité à résister à l'huile, selon la norme EN 60811-404. Le choix du polychloroprène assure que le câble peut être utilisé dans des environnements industriels exigeants tout en maintenant ses propriétés d'isolation et de protection sur une longue durée, garantissant ainsi une bonne performance et une sécurité accrue pour de nombreuses applications.
Les conducteurs de ce câble sont-ils protégés contre l'oxydation ?
Les conducteurs de ce câble sont en cuivre nu, ce qui signifie qu'ils ne sont pas recouverts par un autre matériau de protection contre l'oxydation. Le cuivre nu est choisi pour sa haute conductivité électrique. Bien qu’il ne possède pas de protection intrisèque contre l'oxydation, le recouvrement en caoutchouc et la gaine en polychloroprène du câble offrent une bonne protection contre l’environnement, limitant ainsi les interactions directes avec l'air et l'humidité qui peuvent entraîner l'oxydation. Assurez-vous que le câble est installé dans des conditions qui minimisent l'exposition à des éléments corrosifs.
Ce câble est-il doté d'un conducteur de protection ?
Oui, ce câble comprend un conducteur de protection, ce qui le rend adapté pour des installations où la sûreté électrique est une priorité. Le conducteur de protection, souvent représenté par un câble de couleur distincte, joue un rôle essentiel dans le circuit en fournissant une voie sûre pour la mise à la terre des courants de défaut. Cela protège l'utilisateur contre les chocs électriques et prévient les dommages à l’équipement électrique en cas de court-circuit ou de surintensité. Lors de l'installation, il est crucial de respecter les codes locaux de mise à la terre et la norme HD 308 S2 pour le marquage des conducteurs.
Le câble est-il résistant à la torsion et aux forces de traction ?
Ce câble n'est pas conçu pour résister aux forces de torsion ni pour offrir de la décharge de traction. Il est donc important de l'installer et de l'utiliser de manière à éviter tout stress indu supplémentaire qui pourrait causer des dommages mécaniques. Lors de l'installation, s’assurer que le câble est libre de mouvements de torsion et qu’il est correctement soutenu pour éviter qu’il ne soit tiré au-delà de sa capacité structurelle. Cela aide à maintenir la capacité d’isolation et la longévité du câble, tout en assurant la sécurité de l'installation.
Quelles sont les températures de service et de pose pour ce câble ?
Ce câble peut être installé à une température ambiante comprise entre -5 °C et 60 °C. En service, ses limites de température statique vont de -25 °C à 55 °C. Ces plages indiquent la flexibilité d’utilisation de ce câble dans divers environnements climatiques. Cependant, en cas de températures extrêmes, il est recommandé de suivre des exigences spécifiques pour assurer l'intégrité du câble. Pour des températures proches des extrêmes spécifiés, une surveillance accrue de la performance du câble peut être nécessaire pour garantir ses conditions de fonctionnement optimales et sa durabilité.
Ce câble est-il classifié pour une faible émission de fumée et sans halogène ?
Le H07RN-F câble caoutchouc souple Nexans 750V Eca AD6 noir 4G70mm² n’est pas certifié comme faible émission de fumée selon la norme IEC 61034-2. Il n’est également pas classé sans halogène selon les normes IEC 60754-1, IEC 60754-2, et IEC 60754-3. Cela signifie que dans des conditions d’incendie, ce câble pourrait émettre une fumée épaisse et des gaz corrosifs qui sont typiques de certains matériaux utilisés, ce qui peut poser des défis pour certains environnements fermés ou pour les systèmes où la prévention de la corrosion est cruciale. Utiliser avec précaution en tenant compte des exigences spécifiques de sécurité incendie de l'installation.
Quelle est la tension nominale de ce câble, et qu’implique-t-elle pour les applications électriques ?
Ce câble possède une tension nominale U0 de 450 V et une tension nominale U de 750 V. Cela signifie qu'il est adapté à des applications nécessitant un transport sécurisé de courant électrique dans ces gammes de valeurs. Cela limite son utilisation à des systèmes électriques qui tombent sous cette plage de tension, s'assurant qu'il n'y a pas de surchauffe ou d'échec du système qui pourrait résulter d’une tension excessive. Chaque installation doit être vérifiée contre ces spécifications pour garantir que le système est conforme aux capacités de support du câble, maximisant ainsi la sécurité et l’efficacité de l’ensemble de l’installation.
