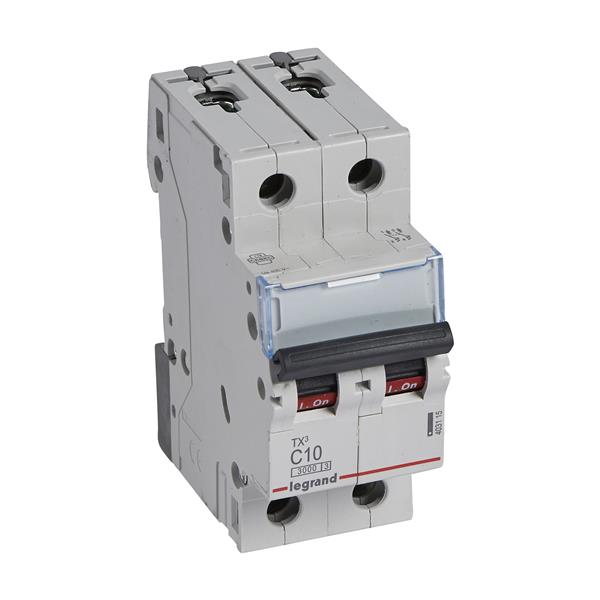

Comment installer le disjoncteur TX³ 3kA 2P C10 dans un tableau électrique ?
L'installation du disjoncteur TX³ 3kA 2P C10 nécessite de suivre certaines étapes précises pour garantir une protection électrique optimale et sécurisée. Vous devez d'abord couper l'alimentation du tableau général. Assurez-vous que le tableau dispose d'un espace approprié pour accueillir un appareil de 2 modules. Ensuite, fixez le disjoncteur sur le rail DIN en pressant le mécanisme de montage sous crépi. Connectez les conducteurs électriques aux bornes assurant une affectation correcte selon la polarité et vérifiez la configuration de tension en fonction du réseau électrique (230/400V). Reconnectez l'alimentation et vérifiez que le disjoncteur fonctionne correctement en effectuant des tests de déclenchement.
Quelle est la différence entre le pouvoir de coupure Icn et Icu pour ce disjoncteur ?
Le disjoncteur TX³ 3kA 2P C10 présente deux capacités de coupure qui se réfèrent à des normes différentes : le pouvoir de coupure assigné Icn selon EN 60898 et le pouvoir de coupure assigné Icu selon IEC 60947-2. Le pouvoir de coupure Icn, qui est de 4.5 kA à 230 volts et 3 kA à 400 volts, désigne la capacité du disjoncteur à interrompre en toute sécurité un courant de court-circuit potentiel selon les normes européennes. Le pouvoir de coupure Icu, également fixé à 3 kA à 230 volts, est une mesure industrielle plus stricte utilisée pour garantir que le dispositif peut résister à des conditions d'interruption sous essais de laboratoire pour les usages industriels. Les deux capacités assurent une certaine garantie de sécurité, bien que Icu soit souvent considéré comme plus rigoureux dans des environnements industriels.
Quelle courbe de déclenchement choisir pour votre application ?
La courbe de déclenchement du disjoncteur, dans ce cas une courbe C, est essentielle pour déterminer comment le disjoncteur répondra aux surcharges et courts-circuits. La courbe C indique que le disjoncteur déclenchera entre 5 et 10 fois le courant nominal, ce qui le rend idéal pour les applications générales où des charges modérées inductives sont présentes, telles que l'éclairage et les systèmes de chauffage. Si votre application nécessite une réactivité plus rapide ou plus lente en cas de surintensités, vous devez alors choisir une courbe différente, comme la courbe B pour déclenchement rapide (3-5 fois le courant nominal) ou la courbe D pour des charges très inductives (10-14 fois le courant nominal). Vérifiez toujours les spécificités de votre installation pour choisir la courbe appropriée.
Comment effectuer la maintenance du disjoncteur TX³ 3kA 2P C10 ?
La maintenance régulière des disjoncteurs garantit leur bon fonctionnement et prolonge leur durée de vie. Pour le disjoncteur TX³ 3kA 2P C10, commencez par déconnecter le courant avant d'effectuer toute inspection ou maintenance. Vérifiez visuellement si le boîtier présente des signes de surchauffe, de dommages mécaniques, ou de fissures. Serrez toutes les connexions électriques pour éviter les points chauds, qui peuvent causer une défaillance. Il est également conseillé de vérifier le mécanisme de déclenchement en simulant un court-circuit pour s'assurer qu'il fonctionne correctement. Effectuez cette vérification au moins une fois par an ou plus fréquemment si le disjoncteur protège des circuits critiques dans des environnements sévères.
Quelles mesures de sécurité sont à considérer lors de l'utilisation de ce disjoncteur ?
L'utilisation du disjoncteur TX³ 3kA 2P C10 nécessite plusieurs précautions de sécurité pour éviter les accidents électriques. D'abord, assurez-vous que l'installation est réalisée par un professionnel qualifié, afin de respecter les normes électriques locales. Avant toute intervention sur le disjoncteur ou sur le circuit qu'il protège, coupez toujours l'alimentation générale pour éviter les chocs électriques. Vérifiez que le disjoncteur est correctement dimensionné pour la charge qu'il doit protéger pour éviter une surchauffe ou des défaillances. Utilisez également des équipements de protection personnelle tels que des gants isolants pendant l'installation ou l'entretien. Respecter ces mesures assurera une utilisation sécurisée et efficace du disjoncteur.
Quel type de montage convient pour le disjoncteur TX³ 3kA 2P C10 ?
Le disjoncteur TX³ 3kA 2P C10 est conçu pour un montage facile sur rail DIN, qui est un standard dans la plupart des tableaux électriques modernes. Le montage sur rail DIN permet une installation rapide et efficace par simples clips, sans besoin d'outils spécifiques. Ce type de montage est également extrêmement pratique pour la maintenance, car les disjoncteurs peuvent être ajoutés ou retirés facilement. Assurez-vous que le tableau où le disjoncteur sera installé a la capacité de 2 modules, ce qui est la largeur requise pour ce disjoncteur spécifique. L'installation correcte sur rail DIN garantit que le disjoncteur est sécurisé et stable, minimisant les risques de défaillance mécanique.
Quelle est l'importance de la classe de limitation énergétique dans ce disjoncteur ?
La classe de limitation énergétique d'un disjoncteur, dans ce cas la classe 3 pour le TX³ 3kA 2P C10, indique sa capacité à limiter l'énergie à travers le circuit en cas de court-circuit. Une classe plus élevée signifie que le disjoncteur peut réduire de manière significative l'énergie thermique transmise au circuit protégé durant un défaut, ce qui aide à protéger à la fois le câblage et les appareils électriques connectés. Cela réduit non seulement les risques de dommages irréversibles mais contribue également à éviter l'embrasement des câbles. Une bonne limitation énergétique est cruciale dans des environnements à risques ou pour la protection de matériels sensibles. Dans la sélection d'un disjoncteur, cette caractéristique doit être un critère clé pour optimiser la sécurité électrique des installations.
Le disjoncteur TX³ 3kA 2P C10 peut-il être utilisé pour des applications monophasées et triphasées ?
Le disjoncteur TX³ 3kA 2P C10 est principalement conçu pour des circuits monophasés, vu sa configuration en 2 pôles, qui permet de protéger à la fois le fil de phase et le neutre. Dans des installations triphasées, ce type de disjoncteur peut être utilisé pour protéger un circuit spécifique de phase unique cependant, il ne convient pas pour une gestion triphasée globale, qui nécessite généralement des disjoncteurs avec 3 ou 4 pôles. En choisissant un disjoncteur pour des usages triphasés, remarquez donc la nécessité d'un équipement adapté à cette configuration pour garantir la sécurité et la conformité. Assurez-vous de vérifier la compatibilité avec les spécifications de tension et de courbes de déclenchement propres à chaque application.
Le disjoncteur TX³ 3kA 2P C10 est-il compatible avec les dispositifs supplémentaires ?
Oui, le disjoncteur TX³ 3kA 2P C10 est conçu pour être compatible avec divers dispositifs supplémentaires, ce qui permet d'améliorer sa fonctionnalité et de l'adapter à des besoins spécifiques. Par exemple, il peut être équipé d'accessoires comme des déclencheurs à distance, des contacts auxiliaires signalant son état (ouvert ou fermé), ou des déclencheurs différentiels pour une protection contre les défauts à la terre. L'ajout de ces dispositifs permet non seulement d'augmenter le niveau de protection mais aussi de surveiller et d'exploiter l'installation de manière plus intelligente et efficace. Assurez-vous que ces dispositifs sont également certifiés pour être utilisés avec ce modèle spécifique de disjoncteur afin de garantir sécurité et compatibilité.
Quel degré de protection IP offre le disjoncteur TX³ 3kA 2P C10 et que signifie-t-il ?
Le disjoncteur TX³ 3kA 2P C10 est classé IP20 selon la norme de protection internationale, ce qui signifie qu'il est protégé contre l'accès aux parties dangereuses avec un doigt, mais pas contre l'eau. La première lettre (2) indique que l'accès à l'équipement interne est protégé contre l'intrusion d'objets solides de plus de 12,5 mm, garantissant ainsi une certaine sécurité contre la poussière et les objets de taille modérée. Cependant, l'absence d'une note de protection contre l'eau (0) indique qu'il n'est pas protégé contre les infiltrations de liquides, ce qui signifie que le disjoncteur doit être installé dans des environnements secs. Cette classification est essentielle pour déterminer les conditions dans lesquelles le disjoncteur peut être utilisé sans compromettre sa performance ou sa sécurité.
