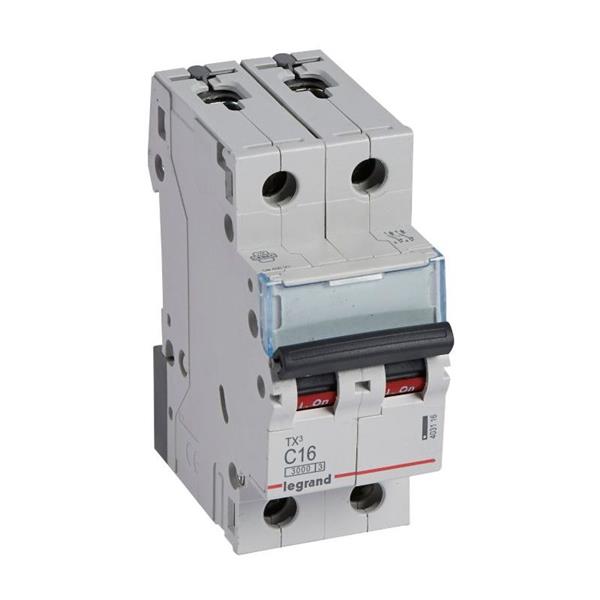

Disjoncteur TX³ 3kA 2P C16 230/400V – 2 modules

Quelle est la fonction principale du disjoncteur TX³ 3kA 2P C16 230/400V de Legrand ?

Le disjoncteur TX³ 3kA 2P C16 230/400V de Legrand est conçu pour protéger les installations électriques contre les surcharges et les courts-circuits. Avec une courbe de déclenchement de type C, il assure un déclenchement rapide en cas de surtension, protégeant ainsi les appareils électriques connectés et prévenant les dangers potentiels tels que les incendies. Ce modèle particulier est adapté à un courant nominal de 16 A, offrant une solution fiable pour les réseaux électriques domestiques ou commerciaux.

Quelles sont les caractéristiques de la courbe de déclenchement de type C du disjoncteur ?

La courbe de déclenchement de type C est conçue pour les circuits qui alimentent des charges avec des courants d'appel modérés, comme les moteurs électriques ou les appareils avec des composants inductifs. Cette courbe offre une protection efficace en permettant un déclenchement immédiat en cas de court-circuit (multiples de 5 à 10 fois le courant nominal), tout en supportant des courants transitoires durant un court laps de temps. Cela empêche les déclenchements intempestifs dans des situations normales.

Quel est le pouvoir de coupure du disjoncteur TX³ à différentes tensions ?

Le disjoncteur TX³ de Legrand possède différents pouvoirs de coupure en fonction de la tension. À 230V, selon la norme EN 60898, son pouvoir de coupure nominal est de 4,5 kA. En revanche, à 400V, le pouvoir de coupure assigné, toujours selon EN 60898, est de 3 kA. Cela signifie qu'il est capable d'interrompre un courant de court-circuit pouvant atteindre ces valeurs, garantissant ainsi un degré élevé de sécurité et de protection du circuit contre les surcharges.

Pourquoi est-il important de choisir un disjoncteur avec un courant nominal approprié ?

Choisir un disjoncteur avec un courant nominal approprié est crucial pour assurer une protection efficace des équipements électriques. Un courant nominal de 16 A, comme celui du disjoncteur TX³, assure que le système est protégé contre les surcharges qui pourraient endommager les appareils ou poser un risque d'incendie. Un disjoncteur sous-dimensionné pourrait déclencher fréquemment, interrompant l'alimentation, tandis qu'un disjoncteur surdimensionné pourrait ne pas offrir une protection suffisante, surtout en cas de court-circuit.

En quoi consiste la classe de limitation énergétique 3 du disjoncteur TX³ ?

La classe de limitation énergétique 3 indique que le disjoncteur TX³ de Legrand est capable de limiter efficacement l'énergie let-through lors d'un court-circuit. Cela signifie qu'il restreint la quantité d'énergie atteignant les circuits en aval lors d'un court-circuit, réduisant ainsi le risque de dommages aux équipements connectés et minimisant l'usure du système électrique en général. Cette caractéristique améliore la sécurité globale de l'installation électrique et prolonge la durée de vie des équipements en aval.

Quelles sont les options de montage pour ce disjoncteur ?

Ce disjoncteur est conçu pour un montage sous crépi, ce qui permet une installation simplifiée et une intégration discrète dans les systèmes électriques existants. Le montage sous crépi est fréquemment utilisé dans des environnements résidentiels et commerciaux où l'esthétique et la réduction d'encombrement sont prioritaires. Grâce à sa largeur en unités de division, il s'adapte facilement aux tableaux de distribution standard, garantissant ainsi une compatibilité et une flexibilité accrues lors de l'installation.

Ce disjoncteur est-il équipé d'un conducteur neutre à connexion ?

Non, le disjoncteur TX³ 3kA 2P C16 de Legrand n'est pas équipé d'un conducteur neutre à connexion. Il convient pour les installations où la connexion directe du neutre n'est pas nécessaire ou est effectuée autrement. Les utilisateurs doivent s'assurer que le besoin de connecter le neutre est couvert dans le schéma global du réseau électrique, particulièrement dans des systèmes nécessitant un neutre pour des raisons de sécurité ou de fonctionnement des appareils.

Que signifie le degré de protection IP20 pour ce disjoncteur ?

La classe de protection IP20 indique que le disjoncteur est protégé contre l'insertion de doigts ou d'autres objets de taille similaire, offrant ainsi un niveau de sécurité de base contre les contacts accidentels avec des parties sous tension. Toutefois, il n'offre aucune protection contre l'entrée d'eau. Il est donc important d'installer ce disjoncteur dans des environnements intérieurs secs et où il est peu exposé à la poussière ou à d'autres particules pouvant compromettre son fonctionnement.

Peut-on utiliser ce disjoncteur dans des environnements explosifs ?

Non, le disjoncteur TX³ 3kA 2P C16 de Legrand n'est pas antidéflagrant. Cela signifie qu'il ne doit pas être utilisé dans des environnements où des gaz explosifs, des vapeurs ou des particules pourraient être présents. Dans de tels environnements, un équipement spécifiquement conçu pour être antidéflagrant est nécessaire pour garantir la sécurité et prévenir les risques d'explosion. Un bon choix de disjoncteurs résistants aux explosions est essentiel pour ces applications spécialisées.

Comment la fréquence de fonctionnement affecte-t-elle le disjoncteur TX³ ?

Le disjoncteur TX³ 3kA 2P C16 de Legrand est conçu pour une fréquence de fonctionnement comprise entre 50 et 60 Hz. Cela couvre la plupart des applications standards à travers le monde. La cohérence avec cette plage de fréquence garantit que le disjoncteur fonctionne correctement et protège efficacement contre les surcharges et les courts-circuits. Des fréquences hors de cette plage pourraient potentiellement affecter les performances du disjoncteur ou exiger des modèles spécialisés pour assurer une protection adéquate.
