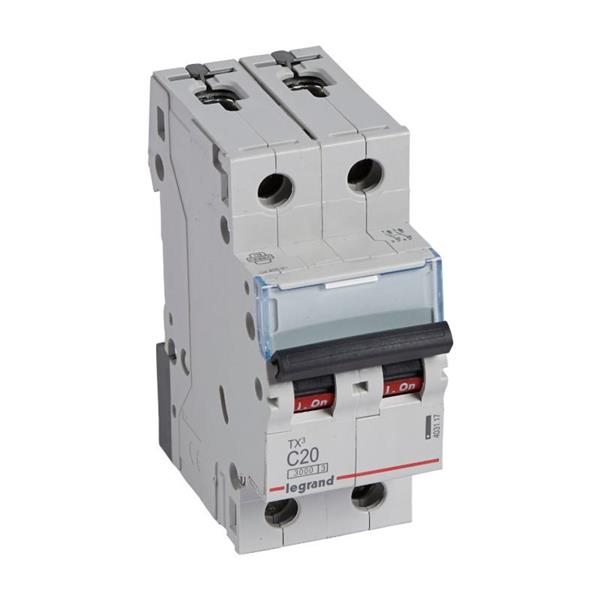

Disjoncteur TX³ 3kA 2P C20 230/400V – 2 modules

Quel est le courant nominal du disjoncteur TX³ 3kA 2P C20 ?

Le disjoncteur TX³ 3kA 2P C20 est conçu pour un courant nominal de 20 A. Ce courant nominal le rend particulièrement adapté pour protéger des circuits électriques standard dans des installations domestiques ou commerciales. En tant que disjoncteur C20, il assure une protection efficace contre les surcharges et les courts-circuits, garantissant ainsi la sécurité de vos installations électriques.

Combien de pôles le disjoncteur TX³ 3kA 2P C20 possède-t-il ?

Ce modèle de disjoncteur Legrand possède 2 pôles, permettant ainsi la protection simultanée de deux circuits électriques différents. Ce design compact en 2 modules permet une installation facile sur un rail DIN, optimisant l'espace dans le tableau électrique tout en fournissant une protection efficace pour les installations électriques modernes.

Quelle est la courbe de déclenchement de ce disjoncteur ?

Le disjoncteur TX³ 3kA 2P C20 est équipé d'une courbe de déclenchement de type C. Cela signifie qu'il est conçu pour supporter les courants de démarrage élevés associés aux charges inductives telles que les moteurs. La courbe de type C offre une protection fiable pour les applications où des pics de courant temporaires peuvent se produire, tout en assurant une déclenchement rapide en cas de court-circuit.

Quel est le pouvoir de coupure assigné à ce disjoncteur ?

Ce disjoncteur possède un pouvoir de coupure assigné de 4.5 kA selon la norme EN 60898 pour une tension de 230V, et de 3 kA pour une tension de 400V. Ce pouvoir de coupure indique la capacité du disjoncteur à interrompre le circuit en cas de court-circuit, minimisant ainsi le risque de dommages aux équipements et d'incendies électriques. C'est une caractéristique cruciale pour assurer la sécurité de votre installation électrique.

Quelle est la largeur du disjoncteur en unités de division ?

Le disjoncteur TX³ 3kA 2P C20 mesure 2 unités de division en largeur, ce qui permet une installation efficace sur un rail DIN. Cela facilite la configuration du tableau électrique, offrant une disposition ordonnée et accessible tout en maximisant l'utilisation de l'espace disponible.

Quelle est la profondeur totale du disjoncteur ?

La profondeur totale de ce disjoncteur est de 44 mm. Cette conception compacte est idéale pour les tableaux électriques où l'espace est limité, tout en permettant une ventilation adéquate pour un fonctionnement sûr et fiable. Cette dimension assure également une installation facile sans compromettre la performance.

Quel est le degré de pollution du disjoncteur ?

Le disjoncteur TX³ 3kA 2P C20 a un degré de pollution classé à 2. Cela signifie qu'il est conçu pour être utilisé dans des environnements légèrement pollués, ce qui est typique dans les installations électriques domestiques et commerciales. Cette classification assure une durabilité et une fiabilité élevées, même dans des conditions d'utilisation variées.

Le disjoncteur est-il compatible avec des dispositifs supplémentaires ?

Oui, ce disjoncteur permet l'intégration de dispositifs supplémentaires, comme des modules de protection contre les surtensions ou des dispositifs de contrôle. Cette fonctionnalité permet de personnaliser et d'améliorer la sécurité de votre installation électrique, en répondant à des besoins spécifiques et en garantissant une protection complète des circuits.

Quelle est la classe de protection IP de ce disjoncteur ?

Le disjoncteur TX³ 3kA 2P C20 a une classe de protection IP20, ce qui indique qu'il est protégé contre les objets solides de plus de 12 mm, mais pas contre l'eau. Cela signifie qu'il est conçu pour une utilisation à l'intérieur dans des environnements secs. Cette caractéristique est essentielle pour garantir la sécurité des installations électriques dans des espaces domestiques ou bureaux.

Quel type de tension ce disjoncteur supporte-t-il ?

Ce disjoncteur est conçu pour des applications en courant alternatif (AC), ce qui est standard pour la plupart des installations électriques domestiques et industrielles. Cela garantit une compatibilité avec la majorité des systèmes électriques utilisés dans les bâtiments, ce qui le rend polyvalent pour diverses applications.

Quelles sont les fréquences de fonctionnement pour ce disjoncteur ?

Le disjoncteur TX³ 3kA 2P C20 fonctionne avec des fréquences comprises entre 50 et 60 Hz. Cette plage de fréquence le rend compatible avec la plupart des réseaux électriques dans le monde, assurant ainsi une performance optimale et fiable dans des applications diverses.

Peut-on monter ce disjoncteur sous crépi ?

Oui, le disjoncteur est conçu pour être monté sous crépi, ce qui le rend idéal pour une installation dans des environnements où le tableau électrique peut être encastré. Cela permet une intégration esthétique tout en préservant l'accès aux dispositifs de protection électrique, facilitant ainsi la maintenance et les réparations.

Ce disjoncteur est-il antidéflagrant ?

Non, le disjoncteur TX³ 3kA 2P C20 n'est pas antidéflagrant. Il est important de choisir un dispositif spécifiquement conçu pour les environnements à risque d'explosion si vous travaillez dans des zones où des matériaux inflammables peuvent être présents. Cela garantit la sécurité et la conformité aux normes électriques applicables.

Quelle est la tension d'isolement de mesure de ce disjoncteur ?

La tension d'isolement de mesure (Ui) du disjoncteur TX³ 3kA 2P C20 est de 500 V. Cela signifie qu'il peut être testé en toute sécurité à cette tension pour garantir l'intégrité de l'isolation électrique. Cette caractéristique est cruciale pour assurer la sécurité des utilisateurs et la durabilité de l'équipement dans des environnements à faible pollution.

Quel est le niveau de protection contre les chocs de ce disjoncteur ?

Le disjoncteur TX³ 3kA 2P C20 a une tension nominale de tenue aux chocs (Uimp) de 4 kV. Cela indique sa capacité à résister à des surtensions transitoires, assurant une protection supplémentaire pour vos circuits électriques. C'est une caractéristique essentielle pour maintenir la sécurité et la performance dans des installations électriques sujettes à des variations de tension.
