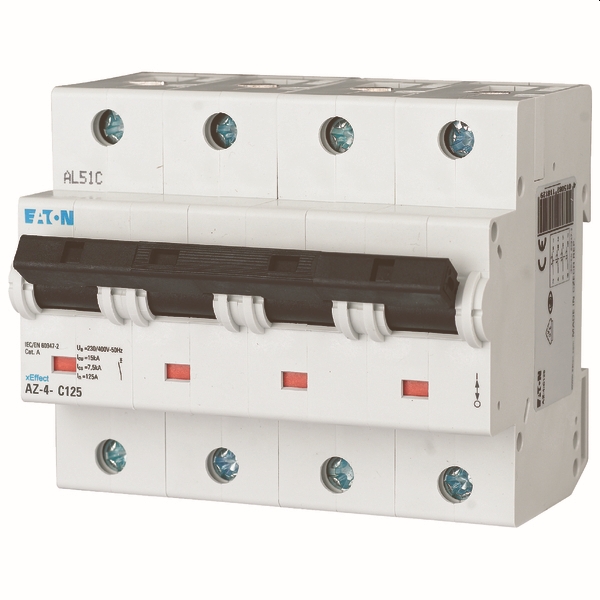

Quelle est la fonction principale du disjoncteur modulaire 4P Courbe C 125A de la marque Eaton ?
La fonction principale de ce disjoncteur modulaire est de protéger les installations électriques contre les surcharges et les courts-circuits. Grâce à sa courbe de déclenchement C, il convient particulièrement aux circuits avec des charges inductives modérées, comme les moteurs ou les transformateurs. Le disjoncteur coupe automatiquement le circuit lorsqu’il détecte un courant supérieur à son seuil nominal de 125A, évitant ainsi les dommages potentiels aux équipements électriques et assurant la sécurité des utilisateurs.
Qu'est-ce que la courbe de déclenchement C et comment influe-t-elle sur les performances du disjoncteur ?
La courbe de déclenchement C indique que le disjoncteur sera tolérant aux courants de démarrage temporaires, en déclenchant entre 5 et 10 fois le courant nominal. Cela signifie qu'il est adapté pour des circuits ayant des charges modérément inductives. Ces conditions s'appliquent typiquement à des applications telles que certains types de moteurs ou les équipements avec une capacité élevée. Le choix de la courbe appropriée garantit un équilibre entre protection contre les surcharges et tolérance aux courants momentanés élevés.
Quels sont les pôles protégés dans ce disjoncteur et pourquoi est-ce important ?
Ce disjoncteur 4P de la marque Eaton protège les quatre pôles, incluant le conducteur neutre. Cette caractéristique est cruciale car elle offre une protection complète dans les réseaux triphasés plus neutre. En protégeant tous les pôles, le disjoncteur assure non seulement le découplage en cas d'anomalie sur chacun des pôles, mais également une sécurité et une intégrité accrues de l'ensemble du système électrique, réduisant le risque de pannes ou d'endommagements.
Quel est le pouvoir de coupure assigné à 230V selon la norme IEC 60947-2 et quelle est son importance ?
Le pouvoir de coupure assigné à 230V, selon la norme IEC 60947-2 pour ce disjoncteur, est de 15 kA. Ce pouvoir de coupure indique la capacité du disjoncteur à interrompre un courant de court-circuit sans se détériorer. Un pouvoir de coupure élevé est essentiel pour garantir la protection des circuits dans des environnements où de grands courants de faute pourraient survenir, assurant ainsi une sécurité accrue et minimisant les risques de défaillance du système électrique.
Le montage sous crépines est-il possible avec ce disjoncteur ?
Oui, le disjoncteur modulaire 4P Courbe C 125A est compatible avec le montage sous crépine. Cela signifie qu'il peut être installé de manière sécurisée dans des environnements avec des exigences d'installation spécifiques. L'option de montage sous crépine permet une flexibilité d'installation, répondant aux besoins variés des infrastructures modernes en termes de sécurité et d'organisation des panneaux électriques, tout en assurant la protection et la fonctionnalité du système.
Quel est l'indice de protection IP du disjoncteur et quel niveau de protection offre-t-il ?
L'indice de protection IP20 pour ce disjoncteur signifie qu'il est protégé contre l'intrusion de corps solides d'un diamètre supérieur à 12,5 mm, comme les doigts ou d'autres objets similaires. Cependant, il n'est pas protégé contre l'infiltration d'eau. Cet indice assure donc une protection minimale contre la poussière et les contacts accidentels avec des objets étrangers, garantissant ainsi une sécurité de base tout en nécessitant une protection supplémentaire dans des environnements exposés à l'humidité.
Quelle est la plage de température ambiante pendant le fonctionnement et pourquoi est-ce pertinent ?
Le disjoncteur Eaton fonctionne de manière optimale dans une plage de température ambiante de -25 à 55 °C. Cette large plage thermique assure que le disjoncteur peut être utilisé dans divers environnements, qu'il s'agisse de climats très froids ou très chauds. Une plage de température étendue assure la fiabilité du disjoncteur sous diverses conditions environnementales, garantissant ainsi un fonctionnement continu sans risque de performances dégradées en raison de la température.
La connexion du conducteur neutre est-elle incluse dans ce modèle et pourquoi est-ce important ?
Oui, la connexion du conducteur neutre est incluse dans ce modèle de disjoncteur. Avoir un conducteur neutre connecté est crucial pour les réseaux triphasés où une mise à la terre appropriée est nécessaire pour équilibrer les charges et éviter les tensions déséquilibrées. En connectant le neutre, le disjoncteur assure une sécurité accrue en stabilisant les systèmes électriques, minimisant ainsi les risques de pannes ou de surtensions potentiellement nuisibles pour les équipements connectés.
Quels types de conducteurs peuvent être raccordés à ce disjoncteur ?
Ce disjoncteur permet le raccordement de conducteurs multifilaires et monofiliaires, avec des sections de 2,5 à 50 mm². Cette capacité de raccordement offre une grande flexibilité lors de l'installation, permettant de connecter différents types de conducteurs selon les exigences spécifiques de l'application. Le raccordement approprié des conducteurs est essentiel pour assurer une connexion électrique sécurisée et constante, ainsi qu'une protection contre les risques de surchauffe et de court-circuit.
Quels dispositifs supplémentaires peuvent être intégrés à ce disjoncteur et dans quel but ?
Des dispositifs supplémentaires peuvent être intégrés à ce disjoncteur pour améliorer ses fonctionnalités. Cela peut inclure des accessoires tels que des déclencheurs à distance, des auxiliaires de signalisation ou des connecteurs supplémentaires. Ces dispositifs permettent de personnaliser et d’optimiser le disjoncteur selon les besoins spécifiques de l'installation électrique, en ajoutant des capacités de supervision, de contrôle à distance, ou d'intégration dans des systèmes plus vastes, augmentant ainsi la sécurité et la facilité d'utilisation du système électrique.
