Quelle est la capacité du courant de défaut gérée par l'interrupteur différentiel Acti9 iID ?

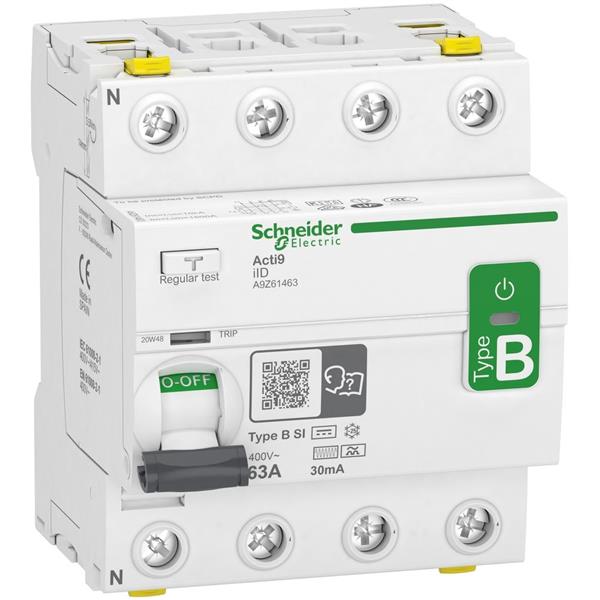

L'interrupteur différentiel Acti9 iID de Schneider est conçu pour détecter et réagir à un courant de défaut de dimensionnement de 30 mA. Cette sensibilité est généralement utilisée pour la protection des personnes contre les chocs électriques, offrant une détection efficace des défauts d'isolement qui pourraient causer des fuites de courant nocives dans les installations électriques. Ce niveau de sensibilité assure une détection rapide avant que de graves dommages ou des blessures ne se produisent.
Combien de pôles possède l'Acti9 iID et à quoi cela sert-il ?
L'Acti9 iID est un interrupteur différentiel à 4 pôles. Cela signifie qu'il peut être utilisé pour surveiller et protéger des circuits triphasés complets avec un conducteur neutre, ce qui est typique dans les installations industrielles ou commerciales. Les quatre pôles permettent une protection complète et uniforme sur toutes les phases ainsi que sur le neutre, garantissant ainsi une sécurité accrue contre les défaillances électriques.
Quel est le courant nominal de l'interrupteur différentiel Acti9 iID ?
Le courant nominal de l'Acti9 iID est de 63 A. Ceci détermine la capacité maximale de courant que l'interrupteur peut gérer en fonctionnement normal sans subir de dommages ou déclencher. Ce courant nominal le rend adapté pour être utilisé dans diverses applications, fournissant une protection efficace et fiable contre les surcharges et les courts-circuits dans les systèmes électriques où la consommation reste dans cette limite de courant.
Quel type de montage est pris en charge par l'Acti9 iID ?
L'interrupteur différentiel Acti9 iID est conçu pour être monté sur une barre DIN. Cela offre une méthode pratique et standardisée pour l'installation dans des armoires électriques, ce qui facilite l'ajout, le remplacement ou la maintenance des dispositifs électriques. Le montage sur barre DIN est largement utilisé en raison de sa simplicité et sa fiabilité, permettant une utilisation flexible dans une variété d'environnements industriels et commerciaux.
Quelle est la classe de protection IP de l'Acti9 iID et que garantit-elle ?
L'Acti9 iID possède une classe de protection IP20. Cela signifie qu'il est protégé contre l'insertion de corps solides d'une taille supérieure à 12 mm, tels que les doigts ou les outils de grande taille, empêchant ainsi un contact accidentel avec les parties dangereuses. Cependant, il n'est pas protégé contre l'eau. Cette classification est adaptée pour les installations en intérieur où aucun contact direct avec l'humidité ne se produira.
Quelle est la profondeur totale de l'interrupteur différentiel Acti9 iID ?
La profondeur totale de l'Acti9 iID est de 44 mm. Cette dimension est importante à considérer lors de la planification de l'installation, surtout dans des boîtiers ou armoires électriques où l'espace peut être limité. Une compréhension claire des dimensions permet de garantir que l'appareil s'intégrera correctement dans l'espace alloué, évitant ainsi toute complication lors du montage final ou des opérations de maintenance future.
Quelles sont les températures ambiantes adaptées pour le fonctionnement de l'Acti9 iID ?
L'interrupteur différentiel Acti9 iID est conçu pour fonctionner efficacement dans une plage de températures ambiantes allant de -25 °C à 60 °C. Cela lui permet d'être utilisé dans divers environnements climatiques, qu'ils soient extrêmement froids ou chauds. Grâce à cette large plage de température, l'Acti9 iID reste fiable dans la plupart des installations industrielles ou commerciales, garantissant sa performance continue même dans les conditions les plus rigoureuses.
Quelle est la résistance au court-circuit de l'Acti9 iID ?
L'Acti9 iID possède une résistance au court-circuit (Icw) de 10 kA, ce qui représente sa capacité à supporter une surintensité due à un court-circuit pendant une très courte durée. Ce niveau de résistance témoigne de la robustesse de l'interrupteur différentiel, lui permettant d'offrir une protection efficace aux circuits qu'il supervise, assurant ainsi la réduction des risques de dommages aux équipements et minimisant le potentiel d'incidents électriques graves dans les installations.
Quel est le degré de pollution compatible avec l'Acti9 iID ?
Le degré de pollution considéré pour le fonctionnement de l'Acti9 iID est de 3. Ce classement est utilisé pour évaluer les conditions environnementales autour des équipements électriques. Un degré de pollution de 3 signifie que l'Acti9 iID est adapté pour être utilisé dans des endroits où des filaments conducteurs peuvent être attendus, comme des environnements industriels où les niveaux de poussière et d'impuretés peuvent être modérés à élevés. Cela garantit que l'appareil peut fonctionner en toute sécurité dans des conditions de contamination moyenne.
Quelle est la section maximale des conducteurs raccordables à l'Acti9 iID ?
L'Acti9 iID permet le raccordement de conducteurs multifilaires d'une section de 1 à 25 mm² et de conducteurs monofilares allant jusqu'à 35 mm². Cela offre une grande flexibilité lors de l'installation, permettant de connecter l'interrupteur à des câblages de différentes tailles selon les besoins spécifiques de l'application. Connaître ces limites de section est essentiel pour garantir une connexion électrique fiable, en évitant les connexions lâches qui pourraient entraîner des dysfonctionnements ou des risques d'incendie.
