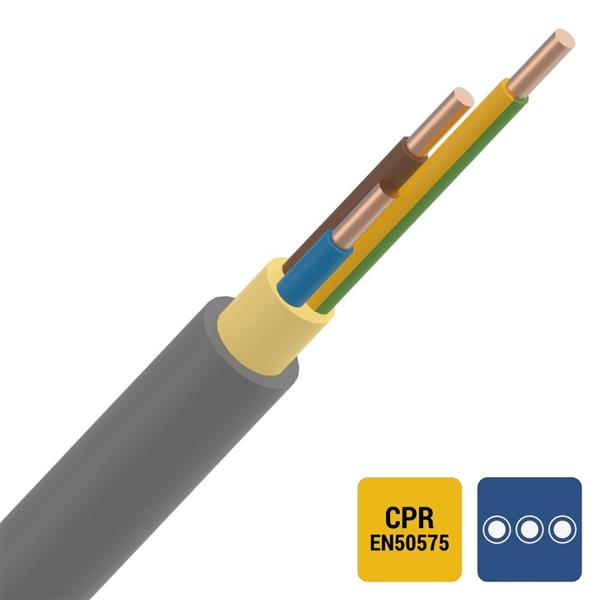

Quelle est la section nominale du conducteur pour le câble d'installation XLPE/PVC 1kV Cca s3d2a3 gris 3G1,5mm² ?
Le câble d'installation a une section nominale de 1,5 mm², ce qui signifie que chaque conducteur individuel dans le câble a une surface transversale de 1,5 millimètre carré. Cette section nommée est souvent utilisée pour indiquer la capacité de transmission du courant du câble. L'importance de la section du conducteur réside dans sa capacité à supporter des charges électriques sans surchauffe, ce qui est essentiel pour la sécurité et l'efficacité électrique.
Quel est le matériau de l'âme utilisé dans le câble?
L'âme du câble est fabriquée à partir de cuivre, un matériau couramment utilisé pour les conducteurs électriques en raison de sa grande conductivité électrique et de sa flexibilité relative. Le cuivre nu, sans revêtement supplémentaire sur le conducteur, assure un excellent passage du courant électrique. La construction de l'âme en cuivre garantit également une moindre probabilité de corrosion par rapport à d'autres matériaux, ce qui contribue à la longévité du câble.
Quelle est la classe de construction de l'âme ?
La classe de construction de l'âme est la classe 1, ce qui signifie que le conducteur est massif. Un conducteur massif est constitué d'un seul fil de cuivre, par opposition à un conducteur toronné qui est constitué de plusieurs fils entrelacés. Les conducteurs massifs sont généralement utilisés dans des applications nécessitant une installation fixe, où la flexibilité est moins critique, mais où une installation robuste et fiable est nécessaire.
Quel est le matériau de la gaine extérieure du câble ?
La gaine extérieure du câble est en Polyvinylchloride (PVC), un matériau largement utilisé dans l’isolation de câbles en raison de ses propriétés de durabilité et de résistance chimique. Le PVC offre une protection physique contre les dommages mécaniques, l'humidité, et certaines conditions environnementales, assurant ainsi que le câble continue de fonctionner en toute sécurité même dans des situations difficiles.
Ce câble comporte-t-il un conducteur de protection ?
Oui, ce câble est équipé d'un conducteur de protection, identifiable par sa couleur. Le conducteur de protection est essentiel pour des raisons de sécurité, fournissant une mise à la terre qui réduit les risques de choc en cas de court-circuit ou de défaut électrique. Son inclusion dans le câble est une norme dans de nombreuses applications d’installation électrique pour protéger les biens et les personnes.
Quelle est la spécification d'isolation des conducteurs?
L'isolation des conducteurs est faite en polyéthylène réticulé (PRC - XLPE), connu pour sa résistance à des températures plus élevées et sa meilleure capacité de charge en courant par rapport à l'isolation PVC traditionnelle. L'XLPE offre une isolation électrique supérieure, permettant ainsi une plus grande sécurité et une durabilité accrue des câbles, les rendant idéaux pour une variété d'applications électriques intérieures et extérieures.
Quelles sont les spécifications de réaction au feu du câble?
Ce câble répond à la classe Cca de réaction au feu selon EN 13501-6, ce qui signifie qu'il a une contribution limitée au feu en cas d'incendie. De plus, il est classé s3 pour une production de fumée importante et d2 pour les gouttelettes/particules enflammées persistant plus de 10 secondes. Enfin, le développement d'acidité est catégorisé en classe a3, signifiant un potentiel d'acidité important des fumées émises.
Quel est le diamètre extérieur approximatif du câble ?
Le diamètre extérieur du câble est d'environ 9,5 mm. Un facteur important lors du choix des câbles pour une installation est la taille physique, car elle déterminera le diamètre minimum des conduits nécessaires pour accueillir le câble. Un diamètre de 9,5 mm permet au câble de s'intégrer facilement dans des installations existantes sans nécessiter de changements significatifs dans l'infrastructure des conduits.
Quelle est la température maximale admissible du conducteur ?
La température maximale admissible du conducteur est de 90 °C. Ce paramètre est crucial car il définit la température maximale que le conducteur intérieur peut atteindre pendant le fonctionnement normal sans subir de dommage thermique. Connaître cette limite aide à garantir que le câble est utilisé dans des environnements appropriés et avec des charges adaptées à ces spécifications de température.
Quel est le rayon de courbure minimal recommandé pour l'installation ?
Le rayon de courbure minimal recommandé pour l’installation est de 12 fois le diamètre du câble, ce qui signifie qu'il doit être de 114 mm pour ce câble spécifique. Respecter ce rayon minimal est important pour éviter d'endommager l'isolation ou le conducteur lui-même pendant l'installation. Un rayon de courbure correcte contribue à la longévité du câble en empêchant les contraintes mécaniques excessives lors de son routage.
