Quels sont les matériaux utilisés pour le XVB câble d’installation XLPE/PVC 1kV Cca s3d2a3 3G1,5mm²?
Le câble XVB d’installation utilise plusieurs matériaux de qualité pour garantir un fonctionnement optimal. Le conducteur est en cuivre, connu pour sa grande conductivité électrique et sa résistance à la corrosion. L'isolation des conducteurs est réalisée en polyéthylène réticulé (XLPE), qui offre une excellente résistance thermique et mécanique. La gaine extérieure est en polyvinylchloride (PVC), ce qui la rend résistante aux agents chimiques et aux intempéries. Ces matériaux combinés offrent une durabilité et une sécurité accrues pour les installations électriques.
Quelle est la classe de construction de l'âme du câble et qu'est-ce que cela signifie?
Le câble possède une âme de classe 1, ce qui signifie qu’elle est massive. Cette caractéristique implique que le conducteur est constitué d’un seul brin épais de cuivre, rendant le câble rigide. Les câbles avec une âme massive sont souvent utilisés dans des installations fixes où la flexibilité n'est pas essentielle, mais où une bonne conductibilité et une plus grande résistance mécanique sont requises. La rigidité assure également une plus grande stabilité structurelle.

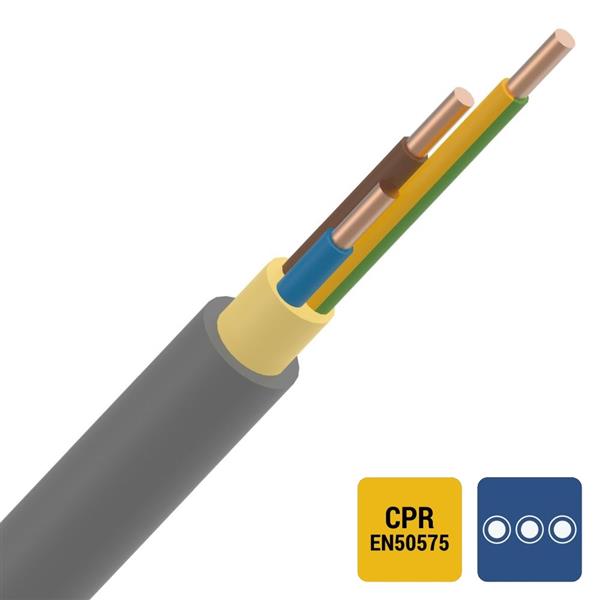

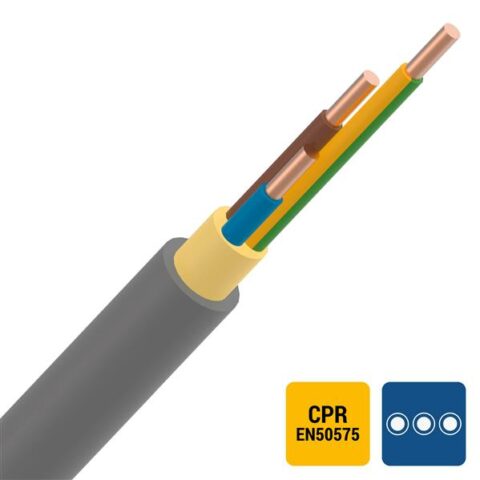

Comment identifier les conducteurs dans ce câble multiscore?
Dans le câble XVB 3G1,5mm², l'identification des conducteurs est facilitée par des codes de couleur. Cela permet une installation plus simple et contribue à éviter les erreurs de connexion lors du câblage. Un des conducteurs sert de conducteur de protection, généralement repéré par une couleur spécifique, telle que le vert/jaune. Cette identification par couleur est une norme couramment utilisée pour garantir la sécurité et la précision.
Quelles sont les spécifications relatives à l'environnement d'installation de ce câble?
Ce câble est conçu pour être installé dans des environnements avec une température de pose allant de 0 à 60°C. En service, le câble peut fonctionner dans des conditions statiques de température allant de -15 à 60°C. Lors de l'installation, il est essentiel de respecter le rayon de courbure minimum de 12 fois le diamètre extérieur (soit environ 114 mm pour ce câble) afin de ne pas endommager le matériau ou la structure du câble.
Quelle est la classification européenne au feu de ce câble et que signifie-t-elle?
Le câble a une classification au feu Cca, selon la norme EN 13501-6. Cela signifie qu'il a un comportement au feu relativement réduit comparé à d'autres classifications. Toutefois, il présente une production de fumée importante (s3), des gouttelettes ou particules enflammées pouvant persister plus de 10 secondes (d2), et un développement d'acidité élevé (a3). Ces caractéristiques doivent être prises en compte lors de l'installation, notamment dans des bâtiments où la sécurité incendie est cruciale.
Quelle est la tension nominale du câble et pourquoi est-ce important?
Le câble a une tension nominale de 0.6/1 kV. Cela signifie qu'il est conçu pour des systèmes électriques où la tension phase-terre est de 600 volts et la tension entre phases peut aller jusqu'à 1000 volts. Connaître la tension nominale est essentiel, car elle assure que le câble peut être utilisé en toute sécurité dans les applications pour lesquelles il est prévu. Surpasser cette tension pourrait conduire à des problèmes de performance et de sécurité.
Pourquoi le matériau XLPE est-il utilisé pour l'isolation des conducteurs?
Le polyéthylène réticulé (XLPE) est choisi pour l'isolation car il possède d'excellentes propriétés thermiques, permettant de résister à des températures élevées pouvant atteindre 90 °C. Il présente également une meilleure résistance mécanique et chimique comparée à d'autres matériaux d'isolation. Ces caractéristiques font du XLPE un choix idéal pour des applications où la durabilité et la stabilité thermique sont des critères importants pour assurer la longévité du câble au sein de l'installation électrique.
Quel est le poids du câble et pourquoi ce paramètre est-il important?
Le poids du câble est de 125 kg par kilomètre. Connaître le poids du câble est crucial pour planifier le transport, le stockage et l'installation. Dans certains cas, le poids impacte également le type de support ou de fixation nécessaire pour l'installation du câble. De plus, les poids influencent la force humaine requise pour le déroulement et la pose, surtout dans des conditions d'installation difficiles ou à grande échelle.
Qu'en est-il du cuivre nu utilisé dans ce câble?
Le cuivre nu utilisé pour le conducteur du câble offre une conductivité électrique optimale, essentielle pour un transfert efficace de l'électricité. Non recouvert, le cuivre est également bien protégé par les autres matériaux d'isolation et de gaine. Le fait qu'il soit nu simplifie la connexion électrique directe, tout en maintenant un excellent équilibrage entre performance électrique et coût. Le cuivre assure une résistance à la corrosion et une durabilité accrues, même sous des conditions d'utilisation intensives.
Quelles sont les implications du matériau de gaine en PVC pour ce câble?
La gaine extérieure en PVC confère au câble une bonne résistance contre une variété de facteurs environnementaux tels que l'humidité, les substances chimiques et les fluctuations de température. Le PVC est également résistant à l'abrasion et flexible, ce qui facilite l’installation dans divers environnements. Toutefois, sa classification au feu peut limiter son utilisation dans des environnements où une faible production de fumée et d'acidité est impérative en cas d'incendie. Le PVC assure une protection efficace des composants intérieurs du câble.
