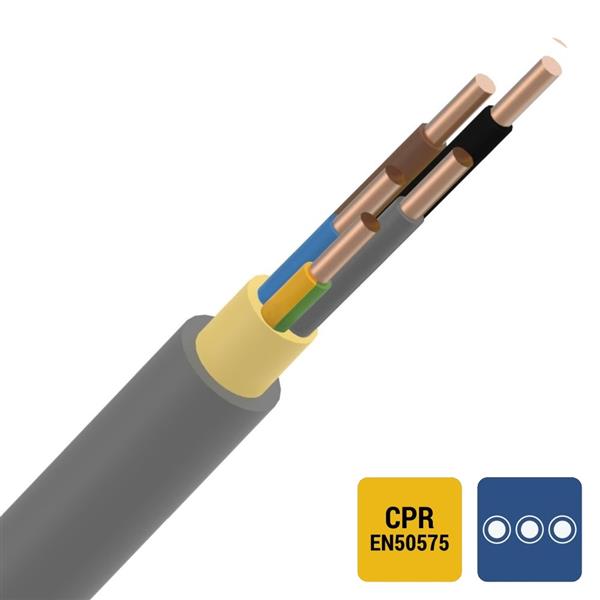

XVB câble d’installation XLPE/PVC 1kV Cca s3d2a3 gris 5G2,5mm²

Quelle est la classe de construction de l'âme de ce câble ?

Le câble XVB d’installation XLPE/PVC 1kV Cca s3d2a3, gris, 5G2,5mm² possède une classe de construction de l'âme de Classe 1, ce qui signifie qu'elle est massive. Cette caractéristique implique que l'âme est composée d'un seul fil conducteur de cuivre. Les câbles avec une âme massive sont généralement plus rigides que ceux avec une âme toronnée, ce qui les rend adaptés aux installations où une certaine solidité est requise, mais offrent moins de flexibilité dans des applications où le câblage doit contourner des obstacles ou être courbé régulièrement.

Quels sont les matériaux utilisés pour la gaine extérieure et l'isolation des conducteurs ?

Le câble est doté d'une gaine extérieure en Polyvinylchloride (PVC), qui protège contre les facteurs environnementaux tels que l'humidité et certains types de produits chimiques. Quant à l'isolation des conducteurs, elle est spécifiée en Polyéthylène réticulé (XLPE), un matériau qui offre une excellente résistance thermique et électrique, ce qui le rend idéal pour des utilisations à des tensions nominales élevées comme celles de ce câble. L'utilisation combinée de PVC pour la gaine et de XLPE pour l'isolation interne optimise la durabilité, la sécurité et les performances électriques du câble.

Quelle est la tension nominale de service de ce câble ?

Ce câble d'installation a une tension nominale de service Uo/U de 0,6/1 kV. Cela signifie qu'il est conçu pour une tension de 0,6 kV entre phase et terre et jusqu'à 1 kV entre les phases. Cette spécification le destine à des applications de distribution électrique dans des environnements domestiques, commerciaux et industriels où de telles tensions sont typiques. Grâce à son design et à ses matériaux, il offre une combinaison optimale de sécurité, de performance et de longévité dans diverses applications.

Quelle est la température maximale admissible pour ce câble ?

La température maximale admissible du conducteur pour ce câble est de 90 °C. Ce seuil indique la température la plus élevée à laquelle le câble peut fonctionner en continu sans subir de dégradation significative de ses propriétés. L'utilisation de matériaux comme le XLPE pour l'isolation permet de maintenir cette performance thermique, garantissant ainsi une efficacité et une sécurité maximales dans des conditions d'exploitation normales. Il est essentiel de respecter cette limite pour prévenir les dommages sur le câble et les équipements connectés.

Comment ce câble se comporte-t-il en cas d'incendie ?

Ce câble a été testé et classé selon la norme EN 13501-6, affichant une classe de réaction au feu Cca. Cela signifie qu'il possède une contribution limitée à l'incendie, ce qui le rend adapté pour une utilisation dans les bâtiments où une bonne résistance au feu est requise. Le câble est également classé s3d2a3, ce qui indique une production de fumée importante (s3), des gouttelettes ou particules enflammées persistantes plus de 10 secondes (d2), et un développement d'acidité a3, ce qui est important pour la sécurité et la protection contre les risques liés au feu.

Quel est le rayon de courbure minimal recommandé pour ce câble ?

Le rayon de courbure minimal pour ce câble est spécifié à 12 fois le diamètre extérieur, soit environ 144 mm pour un diamètre extérieur de 12 mm. Respecter le rayon de courbure minimal est crucial pour éviter toute contrainte excessive sur le câble, qui pourrait endommager l'isolation ou même rompre les conducteurs. Cela assure le maintien des performances électriques et mécaniques du câble lors de l'installation et pendant son utilisation opérationnelle, particulièrement dans les environnements où le câblage nécessite des contours serrés.

Ce câble inclut-il un conducteur de protection, et quelle en est son importance ?

Oui, ce câble d'installation inclut un conducteur de protection, ce qui est une caractéristique essentielle pour la sécurité électrique. Un conducteur de protection est crucial pour garantir la sécurité des installations électriques, car il dirige les courants de défaut ou les fuites électriques vers la terre, réduisant ainsi le risque de choc électrique pour les personnes et prévenant les dommages potentiels aux appareils électrodomestiques ou industriels. Cela fait du choix de ce câble une option sûre pour les applications résidentielles, commerciales ou industrielles.

Quelles sont les dimensions et le poids de ce câble ?

Ce câble possède un diamètre extérieur approximatif de 12 mm et un poids de 240 kg par kilomètre. Ces spécifications dimensionnelles et pondérales sont importantes à considérer lors de la planification de l'installation, particulièrement dans de grandes infrastructures où le poids et le diamètre doivent être pris en compte pour la manipulation, le support, et la maintenance du système de câblage. Le poids influence également le transport et la logistique associés à l'installation du câble sur le site.

Quelle est la gamme de températures pour l'installation et le service de ce câble ?

La température de pose de ce câble doit se situer entre 0 et 60 °C, tandis que la température de service, en conditions statiques, va de -15 à 60 °C. Ces plages déterminent les conditions environnementales dans lesquelles le câble peut être manipulé et utilisé sans risque de dégradation. Respecter ces spécifications assure que le câble fonctionne de manière optimale avec une durabilité et une fiabilité accrues tout au long de sa durée de vie. Adapter l'installation à ces températures permet aussi de prévenir les dommages précoces.

Pour quelles applications ce type de câble est-il le plus approprié ?

Ce câble est particulièrement adapté pour des installations électriques dans des environnements domestiques, commerciaux et industriels, où une tension jusqu'à 1 kV est nécessaire. Avec son âme massive en cuivre, son isolation en XLPE et sa gaine extérieure en PVC, ce câble garantit une haute fiabilité de transmission électrique et une bonne durabilité mécanique. Son habilité à réduire les risques liés aux incendies grâce à sa classification Cca le rend très approprié pour des applications où la sécurité incendie est essentielle. Il est aussi idéal pour des installations fixes où une flexibilité moyenne et une robustesse sont requises.
