Quelle est la section nominale du conducteur du câble XVB et qu'est-ce que cela signifie ?
La section nominale du conducteur pour le câble XVB est de 6 mm². Cela signifie que chaque conducteur a une surface de coupe transversale de 6 millimètres carrés. Cette caractéristique est essentielle pour déterminer le courant maximum que le câble peut transporter en toute sécurité. Une section plus grande permet de transporter un courant plus élevé. La section nominale est importante pour assurer que le câble convient à l'application spécifique et respecte les normes de sécurité électriques.
Quelle est la classe de construction de l'âme du câble et quel impact a-t-elle sur les propriétés du câble ?

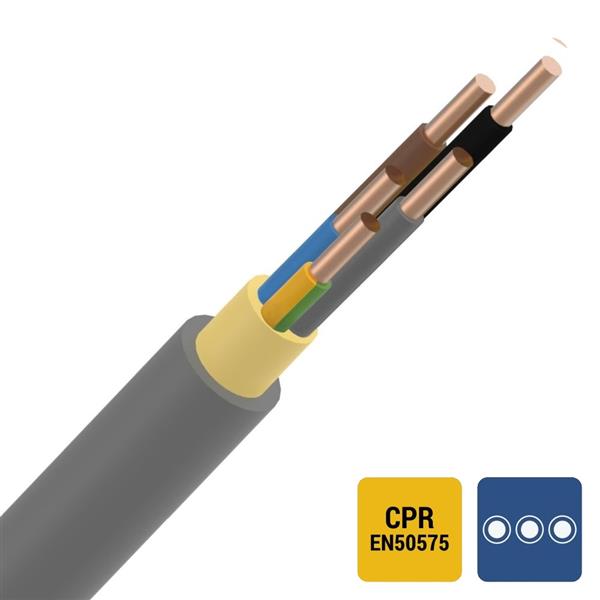

Le câble XVB a une classe de construction de l'âme définie comme Classe 1, ce qui signifie qu'il est massif. Les câbles à âme massive sont constitués d'un seul brin de conducteur en cuivre, ce qui les rend rigides et plus résistants à la déformation mécanique. Ils sont généralement utilisés pour les installations fixes où il n'y a pas de mouvement ou de flexion régulière. Cela les rend idéaux pour le câblage intérieur d'installations résidentielles ou industrielles fixes.
Quel matériau est utilisé pour la gaine extérieure du câble et pourquoi est-il choisi ?
La gaine extérieure du câble XVB est fabriquée en polyvinylchloride (PVC). Le PVC est un matériau couramment utilisé dans les applications de câblage en raison de sa flexibilité, de sa résistance aux éléments chimiques et à l'abrasion, ainsi que de ses excellentes propriétés d'isolation. Le PVC est également résistant à l'humidité et aux UV, ce qui le rend approprié pour une utilisation dans des conditions variées d'installation. En outre, le PVC offre une couche protectrice au câble, prolongeant ainsi sa durée de vie utile.
Quel est le rayon de courbure minimum pour ce câble et pourquoi est-ce important ?
Le rayon de courbure minimum pour le câble XVB est spécifié comme étant 12 fois le diamètre du câble. Avec un diamètre extérieur d'environ 14,5 mm, le rayon de courbure minimum est d'environ 174 mm. Ce paramètre est crucial lors de l'installation, car cela garantit que le câble ne sera pas plié à un point où il pourrait être endommagé. Respecter le rayon de courbure minimum aide à éviter la perte de performance ou les pannes dues à des contraintes mécaniques excessives sur le matériau interne et l'isolation.
Quel est le poids du câble et comment cela impacte-t-il son installation ?
Le câble XVB pèse 435 kg par kilomètre. Ce poids est une considération significative lors de la planification de l'installation, car il affecte la manipulation, le transport et la structure de support nécessaire pour le câble. Des équipements de levage appropriés peuvent être nécessaires pour déplacer ou installer de grandes longueurs de câble. De plus, le poids affecte les charges exercées sur les supports ou goulottes de câblage, qui doivent être dimensionnés adéquatement pour supporter ce poids sans céder.
Quelle est la tension nominale du câble et quelles implications cela a-t-il pour son utilisation ?
Le câble XVB a une tension nominale de 0.6/1 kV, c'est-à-dire 600/1000 volts. Cela signifie qu'il est conçu pour être utilisé dans des réseaux à basse tension, notamment dans les applications industrielles et résidentielles standard. La tension nominale indique la capacité de tension maximale que le câble peut gérer en toute sécurité. Il est essentiel de s'assurer que la tension de fonctionnement du système ne dépasse pas cette limite pour éviter tout risque de décharge électrique ou d'autres problèmes de sécurité.
Quelle est la température maximum admissible du conducteur et pourquoi est-ce important ?
La température maximum admissible du conducteur pour ce câble est de 90°C. Cette température est importante car elle définit la capacité thermique du câble. Une température de fonctionnement trop élevée peut dégrader l'isolation et le matériau du conducteur, menant potentiellement à des défaillances du système ou à des risques d'incendie. Respecter cette limite de température assure que le câble fonctionnera de manière fiable et sûre dans les conditions de charge électrique prévus, sans risque de surchauffe.
Quelles sont les spécifications de la classe de réaction au feu du câble ?
Pour le câble XVB, la classe de réaction au feu selon EN 13501-6 est Cca, avec une classe de dégagement de fumée s3, une classe de goutelettes enflammées d2, et une classe de développement d'acidité a3. Cela signifie que le câble a un comportement ignifuge modéré (Cca), produit une quantité importante de fumée (s3), génère des goutelettes ou des particules enflammées pendant plus de 10 secondes (d2), et présente un développement d'acidité notable (a3). Ces spécifications sont importantes pour des considérations de sécurité incendie dans les bâtiments et installations.
Quel est le type d'isolation utilisé pour les conducteurs du câble et quels sont ses avantages ?
L'isolation des conducteurs du câble XVB est en polyéthylène réticulé (XLPE). Le XLPE est réputé pour sa haute capacité thermique, sa résistance à la chaleur, et ses excellentes propriétés électriques. Comparé au PVC, le XLPE a de meilleures propriétés de résistance au vieillissement. Cette isolation rend le câble particulièrement adapté à des applications nécessitant une robustesse à des températures de fonctionnement élevées, tout en offrant une bonne résistance chimique et mécanique.
Quelle est l'importance de la couleur de la gaine et de l'identification des conducteurs pour ce câble ?
La gaine extérieure de ce câble est grise, et les conducteurs sont identifiés par des couleurs distinctes. La couleur de la gaine et l'identification des conducteurs sont cruciales pour permettre une installation correcte et sûre. Elles facilitent le câblage en garantissant que les différents conducteurs sont correctement connectés dans le circuit électrique. Cette caractéristique aide également à la maintenance, en simplifiant le processus d'identification et de résolution des problèmes, minimisant ainsi le risque de confusion ou d'erreurs lors des travaux électriques.
