Quel est le matériau utilisé pour l'isolation des conducteurs du câble XVB 1kV?
Le câble d'installation XVB 1kV utilise le polyéthylène réticulé, également connu sous le nom de XLPE (ou PRC), pour l'isolation des conducteurs. Ce matériau est bien connu pour sa résistance thermique élevée, supportant des températures allant jusqu'à 90 °C, et pour ses excellentes propriétés électriques. Le XLPE est également très résistant aux contraintes mécaniques et aux environnements humides, ce qui en fait un choix idéal pour les applications industrielles et de distribution électrique.
Quelle est la section nominale du conducteur de ce câble?
La section nominale du conducteur du câble d'installation XLPE/PVC est de 1.5 mm². Cette taille convient parfaitement aux applications nécessitant de multiples conducteurs pour la distribution de courant ou pour le câblage de circuits de commande et de signalisation. La section de 1.5 mm² permet de transporter efficacement le courant tout en assurant une bonne flexibilité et une facilité d'installation, tout en maintenant une compatibilité avec de nombreux systèmes et équipements électriques standard.
Quel type de cuivre est utilisé pour l'âme du câble?
L'âme du câble est constituée de cuivre nu, qui est largement utilisé dans le secteur des câbles en raison de sa conductivité électrique exceptionnelle. Le cuivre non revêtu offre également une bonne résistance à la corrosion et est facile à connecter par soudure ou sertissage. La classe de construction de l'âme, qui est ici de classe 1 ou massive, signifie que chaque conducteur est constitué d'un seul brin épais, ce qui augmente la robustesse mécanique du câble.
Comment est définie la classe de réaction au feu de ce câble?
La classe de réaction au feu du câble d'installation est Cca selon la norme EN 13501-6. Cela signifie qu'il est de classe C, indiquant une contribution limitée au feu, ce qui le rend approprié pour une utilisation dans des environnements où la sécurité incendie est une priorité. Le code Cca ne concerne pas uniquement la combustibilité mais inclut aussi des paramètres comme la production de fumée, les gouttelettes enflammées, et le développement d'acidité, qui sont s3, d2, et a3 respectivement pour ce câble.

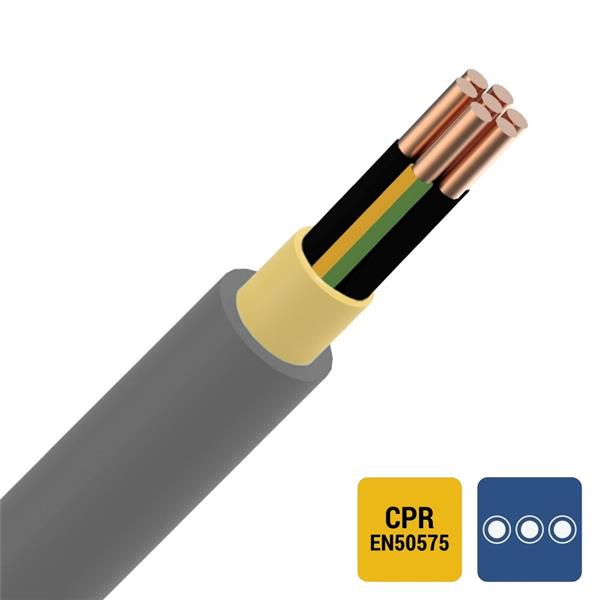

Que signifie le nombre 7G1,5 dans la description du câble?
Le code 7G1,5 indique que le câble contient 7 conducteurs, chacun avec une section de 1,5 mm². Le G signifie qu'il y a un conducteur de protection parmi ces 7 conducteurs. Cette configuration est souvent utilisée pour des connexions multiphases ou des systèmes où un conducteur supplémentaire est nécessaire pour la mise à la terre, assurant la sécurité des installations électriques contre les défauts de terre potentiels.
Quel est le poids approximatif au kilomètre pour ce type de câble?
Le câble XVB d'installation XLPE/PVC 1kV a un poids approximatif de 245 kg par kilomètre. Ce poids dépend de la composition et de la taille des matériaux utilisés, y compris l'âme en cuivre, l'isolation XLPE et la gaine en PVC. Le poids du câble est un facteur important à prendre en compte pour des raisons de manutention, de logistique et d'installation, influençant la facilité avec laquelle les câbles peuvent être transportés et montés sur site.
Quel est le rayon de courbure minimum recommandé pour ce câble?
Le rayon de courbure minimum recommandé pour le câble est de 12 fois son diamètre extérieur. Ce facteur est essentiel pour garantir que le câble ne subisse pas de contraintes mécaniques excessives qui pourraient endommager l'isolation ou l'âme du conducteur. Pour un diamètre extérieur approximatif de 12,5 mm, cela correspond à un rayon de courbure minimum d'environ 150 mm. Respecter ce rayon lors de l'installation est crucial pour maintenir la performance et la durabilité du câble.
Quelles sont les conditions de température de service pour ce câble?
Le câble XVB est conçu pour fonctionner dans une plage de températures statique allant de -15°C à 60°C. Cela signifie qu'il est adapté à divers environnements, y compris ceux avec des températures basses. Ces spécifications garantissent que le câble peut résister aux fluctuations climatiques sans affecter ses performances électriques ou mécaniques, ce qui le rend fiable pour une installation à long terme dans des conditions variées et souvent rigoureuses.
Quelles sont les caractéristiques de la gaine extérieure de ce câble?
La gaine extérieure du câble est en polyvinylchloride (PVC), matériau choisi pour sa durabilité et sa résistance à l'usure. Le PVC est également résistant à l'eau, ce qui est crucial pour de nombreuses applications extérieures et industrielles. La couleur grise de la gaine fournit non seulement une identification visuelle simple, mais contribue également à la protection contre les UV. Un choix idéal pour les installations nécessitant une protection robuste contre les éléments extérieurs.
Pourquoi le câble comprend-il un conducteur de protection?
Le conducteur de protection inclus dans le câble d'installation est essentiel pour la sécurité électrique. Il sert de conducteur de terre, protégeant les utilisateurs et les équipements en cas de défaut électrique. En cas de court-circuit ou de fuite de courant, le conducteur de protection dirige le courant excédentaire vers la terre, réduisant ainsi le risque de chocs électriques ou d'incendies. C'est une caractéristique indispensable dans les installations conformes règlementations de sécurité.
