Comment installer l'interrupteur différentiel sur un rail DIN ?

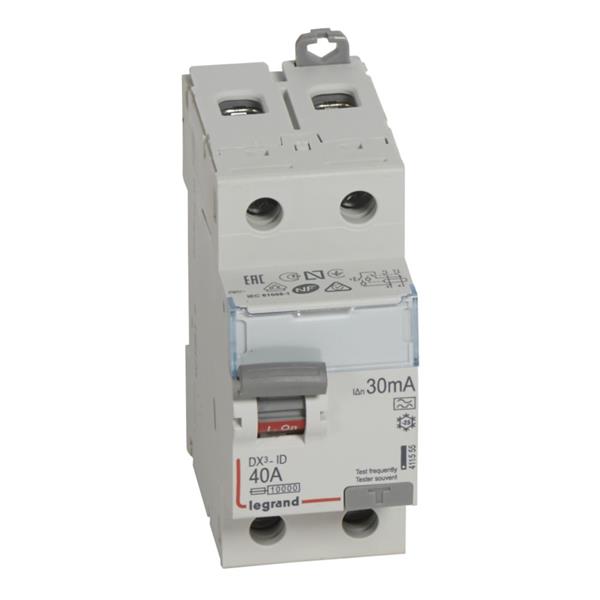

Pour installer l'interrupteur différentiel DX³ 2P 30mA 40A Type A sur un rail DIN, commencez par couper l'alimentation électrique pour des raisons de sécurité. Ensuite, fixez l'appareil sur le rail DIN en utilisant le système de verrouillage intégré. Assurez-vous que l'appareil est correctement enclenché et stable. Connectez ensuite les câbles en respectant les spécifications de section de conducteur : entre 0,75 mm² et 50 mm² selon qu'il s'agit d'un conducteur monofilaire ou multifilaire. Une fois le câblage terminé, vérifiez les connexions pour éviter les mauvais contacts.
Quel type de courant différentiel est pris en charge par ce produit ?
L'interrupteur différentiel DX³ 2P 30mA 40A Type A est conçu pour détecter les courants différentiels de type A. Ce type est capable de détecter les courants de défauts à composantes continues faibles ou présents dans des circuits comprenant des dispositifs électroniques tels que des variateurs de vitesse ou des redresseurs. Cela en fait un choix approprié pour des environnements modernes où ces technologies sont couramment utilisées et où la protection contre les courants de fuite est essentielle pour la sécurité électrique.
Quelle est la capacité nominale de court-circuit de cet interrupteur différentiel ?
L'interrupteur différentiel Legrand DX³ 2P 30mA 40A Type A a une capacité nominale de court-circuit de 10 kA. Cela signifie qu'il est capable de fonctionner de manière sécurisée même dans des conditions où le courant de court-circuit atteindrait 10 000 ampères. Cette spécification est importante pour garantir la protection de l'installation électrique et aider à la prévention des dommages matériels causés par des court-circuits sévères. Assurez-vous que la capacité nominale de court-circuit est compatible avec le système électrique où l’interrupteur sera installé.
Quelles sont les températures d'exploitation pour cet interrupteur différentiel ?
L'interrupteur différentiel DX³ 2P 30mA 40A Type A est conçu pour fonctionner dans une plage de températures ambiantes allant de -25°C à +60°C. Cette large plage permet à l'appareil d'opérer dans diverses conditions climatiques sans compromettre sa performance ou sa fiabilité. Il convient de toujours installer l'interrupteur dans un endroit à température contrôlée pour prolonger sa durée de vie et garantir un fonctionnement optimal. Une température excessive, au-delà de ces limites, pourrait impacter les matériaux et les performances de l'appareil à long terme.
Quels types de conducteurs peuvent être raccordés à cet interrupteur différentiel ?
L'interrupteur différentiel DX³ de Legrand permet le raccordement de conducteurs multifilaires et monofiliaires. Pour les conducteurs multifilaires, la section admissible varie de 0,75 mm² à 35 mm², tandis que pour les conducteurs monofiliaires, elle va de 0,75 mm² à 50 mm². Ces caractéristiques permettent d'utiliser ce produit dans diverses installations électriques avec une grande flexibilité de câblage, tout en respectant les normes de sécurité et en assurant une connectivité stable et résistante aux variations de courant.
Ce produit est-il antidéflagrant ?
L'interrupteur différentiel Legrand DX³ 2P 30mA 40A Type A n'est pas antidéflagrant. Cela signifie qu'il n'est pas spécifiquement conçu pour être utilisé dans des environnements potentiellement explosifs, tels que ceux où des gaz ou poussières inflammables pourraient être présents. Pour des installations dans de tels environnements, il serait nécessaire de choisir des produits ayant des certifications antidéflagrantes appropriées, garantissant une protection adéquate contre les risques d'explosion. Consultez toujours les recommandations de sécurité pour l'environnement spécifique d'installation.
Comment vérifier son indice de protection IP20 ?
L'indice de protection IP20 de l'interrupteur différentiel indique sa capacité à résister à l'intrusion d'objets solides de plus de 12,5 mm de diamètre, tout en n'offrant aucune protection contre l'eau. Pour vérifier cet indice, assurez-vous que l'appareil est installé dans un environnement sec et propre, là où le contact avec l’eau est inexistant ou minimal. L'appareil est par conséquent adapté pour une installation à l'intérieur des tableaux électriques ou dans des zones à moindre risque d'infiltration de liquide, mais nécessite néanmoins une protection contre la poussière.
Quel type de tensions peut gérer cet interrupteur différentiel ?
L'interrupteur différentiel Legrand DX³ peut gérer une tension de dimensionnement de 230 volts AC, avec une tension d'isolement de mesure Ui de 250 volts, et une tension nominale de tenue aux chocs Uimp de 4 kV. Ces caractéristiques rendent l'appareil approprié pour les applications résidentielles et commerciales typiques. Il est important de s'assurer que l'installation respecte ces valeurs de tension pour éviter de surcharger le dispositif, assurant ainsi sa fonctionnalité optimale et sa longévité dans le système électrique.
Y a-t-il une protection contre le courant de choc ?
L’interrupteur différentiel Legrand DX³ 2P 30mA 40A Type A offre une résilience aux courants de choc jusqu'à 0,25 kA. Cela signifie qu’il est en mesure de résister à des courants transitoires de courte durée sans compromettre sa fonctionnalité. Ce niveau de protection est important pour assurer une certaine robustesse contre les courants impulsionnels qui peuvent être courants dans certaines installations électriques. C'est un facteur clé à considérer dans des environnements où de tels événements sont probables, afin de maintenir une sécurité électrique adéquate.
Peut-on ajouter des dispositifs supplémentaires à cet interrupteur ?
Oui, l'interrupteur différentiel DX³ de Legrand peut être équipé de dispositifs supplémentaires. Cela inclut des options telles que des auxiliaires de signalisation, télécommandes ou autres solutions permettant de personnaliser et d'optimiser l'utilisation de l'appareil selon les besoins spécifiques d'une installation. Cela offre une grande flexibilité pour les électriciens et installateurs, qui peuvent ainsi adapter l'équipement à des configurations de circuits variées, augmentant ainsi la fonctionnalité sans compromettre la sécurité et la performance du système électrique global.
