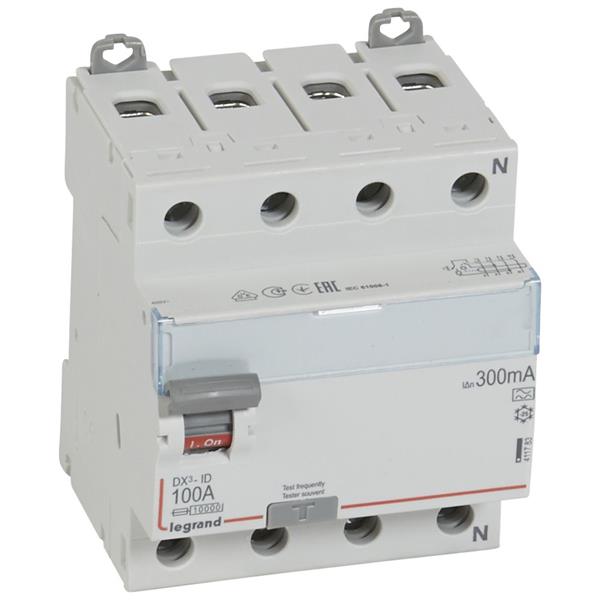

Quelles sont les dimensions de l'interrupteur différentiel Legrand DX³ ?
L'interrupteur différentiel Legrand DX³ est conçu pour être installé facilement avec ses dimensions précises. Il mesure une largeur de 4 unités de division, ce qui équivaut à la largeur nécessaire pour s'adapter à un rail DIN standard. Sa profondeur totale est de 44 mm, permettant ainsi une installation compacte dans un tableau électrique. Sa conception compacte le rend idéal pour les projets où l'espace est limité tout en assurant une protection efficace contre les défauts de courant.
Quel est le courant nominal de cet interrupteur différentiel ?
L'interrupteur différentiel Legrand DX³ dispose d'un courant nominal de 100 A. Cela signifie qu'il est capable de gérer une charge électrique maximale de 100 ampères en conditions normales d'utilisation. Ce courant nominal est un facteur clé à considérer lors de l'intégration dans un système électrique, car il doit être suffisant pour le courant de charge attendu tout en offrant une protection contre les surcharges et les défauts de courant.
Quelle est la résistance au court-circuit de l'interrupteur différentiel DX³ ?
La résistance au court-circuit de l'interrupteur différentiel Legrand DX³ est évaluée à 10 kA. Cette spécification signifie que l'appareil peut supporter des courants de court-circuit jusqu'à 10 kiloampères sans subir de défaillance. Cette caractéristique est cruciale pour assurer la sécurité du circuit électrique qu'il protège en cas d'éventuels courts-circuits, garantissant ainsi la continuité du courant jusqu'à ce que l'anomalie soit corrigée.
Quel type de courant différentiel cet interrupteur utilise-t-il ?
L'interrupteur différentiel Legrand DX³ utilise un courant différentiel de type A. Cela signifie qu'il est conçu pour détecter et réagir aux défauts de courant alternatif (AC) ainsi qu'aux courants de fuite continus pulsés. Ce type de différentiel est souvent préféré dans les applications où il existe un risque de courants pulsés, telles que celles impliquant des appareils électroniques modernes, pour assurer une protection optimale contre les risques électriques potentiels.
Est-ce que cet interrupteur différentiel peut être verrouillé ?
Oui, cet interrupteur différentiel Legrand DX³ est équipé d'un dispositif de verrouillage. Cela permet de sécuriser l'appareil en position ouverte ou fermée, évitant toute activation ou désactivation non intentionnelle pendant l'entretien ou lors d'une utilisation quotidienne. Le verrouillage est particulièrement utile en milieu industriel ou dans les environnements où la sécurité et la responsabilité de l'utilisateur sont primordiales, garantissant ainsi un contrôle total sur le système électrique protégé.
Quelles sont les sections de conducteurs raccordables avec cet interrupteur différentiel ?
L'interrupteur différentiel Legrand DX³ est compatible avec des conducteurs de différentes sections. Pour les conducteurs multifilaires, la section raccordable doit être comprise entre 0,75 mm² et 35 mm². Pour les conducteurs monofilaires, la section raccordable va de 0,75 mm² à 50 mm². Cette compatibilité étendue avec différentes tailles de conducteurs le rend polyvalent et adapté à de nombreux types d'installations domestiques et industrielles, permettant une flexibilité et une facilité d'installation indéniable.
Quel est le degré de protection IP de cet interrupteur différentiel ?
L'interrupteur différentiel Legrand DX³ est classé IP20 en termes de protection. Cela signifie qu'il est protégé contre l'intrusion de corps solides de plus de 12 mm de diamètre, comme les doigts humains ou des outils de taille similaire. Cependant, il n'est pas protégé contre l'eau. Par conséquent, cet appareil est principalement conçu pour une utilisation en intérieur où il sera protégé contre les poussières légères, mais il doit être protégé de l'humidité pour fonctionner de manière optimale.
Peut-on installer cet interrupteur différentiel sur un rail DIN ?
Oui, l'interrupteur différentiel Legrand DX³ est conçu pour être monté sur un rail DIN. Le montage sur un rail DIN est une norme courante pour les équipements de gestion électrique, permettant une installation facile et rapide dans les tableaux électriques. Sa largeur de 4 modules permet un placement parfait sur ce type de support, facilitant ainsi son intégration dans un système électrique existant ou dans une nouvelle installation en optimisant l'espace disponible.
Quelle est la tension nominale et la tension d'isolement de cet interrupteur ?
L'interrupteur différentiel Legrand DX³ a une tension nominale de 400 V, ce qui indique sa capacité à être utilisé dans des circuits triphasés ou dans des configurations où les tensions atteignent jusqu'à 400 volts. De plus, sa tension d'isolement est de 500 V, ce qui lui confère une marge de sécurité supplémentaire pour résister aux surtensions transitoires et assurer une isolation électrique efficace. Ces caractéristiques assurent que l'appareil peut opérer de façon fiable dans une large variété d'environnements électriques standard.
Quelle est la température de fonctionnement recommandée pour cet interrupteur différentiel ?
L'interrupteur différentiel Legrand DX³ est conçu pour un fonctionnement dans une plage de température ambiante comprise entre -25 °C et 60 °C. Cette large plage de température de fonctionnement garantit que l'appareil peut être utilisé dans diverses conditions environnementales sans compromettre sa performance ou sa durabilité. Que ce soit dans des climats froids ou chauds, l'interrupteur différentiel maintient sa fonctionnalité, fournissant une protection continue contre les défauts électriques dans les différentes situations.
