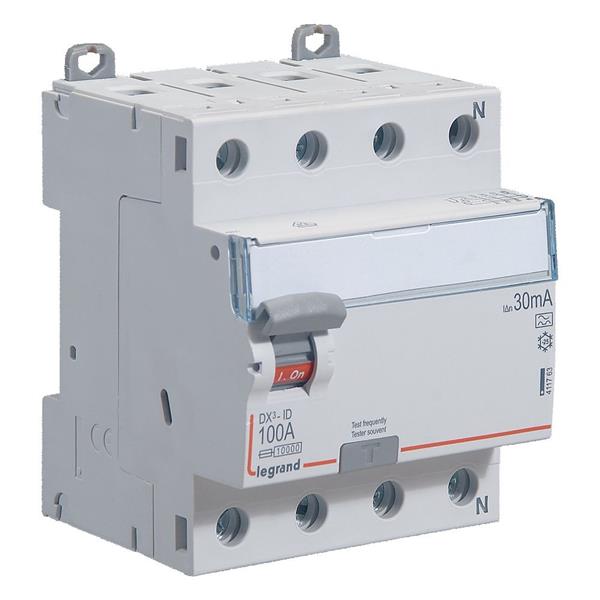

Interrupteur différentiel DX³ 4P 30mA 100A Type A – 4 modules

Quelle est la fonction principale d'un interrupteur différentiel DX³ 4P 30mA 100A Type A ?

Un interrupteur différentiel sert principalement à protéger les installations électriques et les personnes contre les courants de fuite à la terre. Il détecte les déséquilibres de courant entre les conducteurs entrants et sortants et coupe le circuit en cas de détection d'une différence excédant la valeur nominale de 30 mA. Cela aide à prévenir les risques de choc électrique et d'incendie dus aux courants de fuite. Le modèle DX³ Type A est aussi capable de détecter les courants de fuite continus pulsés provenant, par exemple, de certains appareils électroniques.

Comment installer un interrupteur différentiel DX³ 4P 30mA sur un rail DIN ?

L'installation sur un rail DIN est conçue pour être simple et rapide. Avant de commencer, assurez-vous que l'alimentation électrique est coupée. Montez l'interrupteur différentiel en le fixant sur le rail DIN grâce à des dispositifs de serrage intégrés. La largeur en unités de division est de 4, ce qui signifie qu'il occupera quatre emplacements standards sur le rail. Assurez-vous que toutes les connexions aux borniers sont réalisées correctement et fermement en suivant les sections de conducteurs recommandées. Toujours respecter les normes et recommandations de sécurité locales.

Quel type de courant différentiel ce produit peut-il détecter ?

Ce modèle, décrit comme Type A, est conçu pour détecter à la fois les courants de fuite alternatifs standard et les courants de fuite continus pulsés. Cette caractéristique le rend particulièrement adapté pour les installations modernes où des appareils contenant des composants électroniques tels que des variateurs de fréquence ou des dispositifs de charge pour véhicules électriques peuvent générer ce type de défaut. Cela permet d'assurer une protection plus complète et adaptée aux besoins actuels de la plupart des environnements industriels et domestiques.

Quelles sont les contraintes de température pour cet interrupteur différentiel ?

Le fonctionnement optimal de cet interrupteur différentiel se situe dans une plage de température ambiante comprise entre -25 et 60 degrés Celsius. Ces spécifications garantissent que l'interrupteur fonctionnera efficacement dans une variété de conditions environnementales, que ce soit dans des climats froids ou chauds. En cas d'installation dans des conditions extrêmes dépassant ces températures, des ajustements ou contrôles supplémentaires peuvent être nécessaires pour assurer la fiabilité et la sécurité de l'installation.

L'interrupteur différentiel peut-il résister à des surcharges de courant ?

Cet interrupteur différentiel est conçu pour une résistance aux courts-circuits avec un pouvoir de coupure Icw de 10 kA. En termes de courants de choc, il supporte jusqu'à 0.25 kA. Toutefois, il ne doit pas être utilisé comme un dispositif principal de protection contre les surintensités, car sa fonction principale est plutôt de limiter les risques de défaut à la terre. Pour une protection complète, il doit être associé à des disjoncteurs qui prendront en charge la gestion des surintensités.

Quelle est la capacité nominale de cet interrupteur différentiel ?

La capacité nominale de cet interrupteur différentiel est de 100 A, ce qui signifie qu'il peut gérer une charge continue ne dépassant pas cette intensité. Cela rend cet appareil adapté pour des installations qui comportent des charges électriques importantes, qu'elles soient industrielles ou résidentielles. Pour garantir une utilisation adéquate et sécurisée, il est crucial de procéder à un dimensionnement approprié de l'installation électrique, en considérant la charge totale et les caractéristiques de chaque composant du système.

Quelles sections de conducteurs sont compatibles avec cet interrupteur différentiel ?

Cet interrupteur différentiel peut être raccordé à des conducteurs multifilaires et monofilares de différentes sections. Pour les conducteurs multifilaires, la section compatible varie de 0.75 à 35 mm², tandis que pour les conducteurs monofilares, elle va de 0.75 à 50 mm². Il est important de respecter ces limites pour garantir une connexion sûre et efficace, d’éviter les surchauffes et pour assurer que le dispositif fonctionne conformément aux spécifications de sécurité et de performance.

Qu'est-ce que signifie que cet interrupteur différentiel est de type non-sélectif ?

Un interrupteur différentiel non-sélectif agit immédiatement lorsqu’il détecte un défaut de fuite à la terre dépassant le seuil fixé. Cela signifie qu'il ne dispose pas de temporisation et coupe le circuit instantanément en cas de détection d'un courant de fuite. Ce type d’interrupteur est typiquement utilisé en tête de réseau ou pour des circuits qui n’exigent pas de sélectivité temporelle, où la rapidité de la disjonction est une priorité pour la sécurité électrique.

Comment le degré de protection IP20 influence-t-il l'installation ?

La classification IP20 indique que cet interrupteur différentiel est protégé contre l'intrusion de corps solides de plus de 12,5 mm de diamètre, mais il n'offre aucune protection contre les liquides. Cela signifie que l'installation doit être réalisée dans un environnement sec où il n’est pas exposé à des projections d’eau ou à une humidité excessive. Lors de l'installation, il est impératif de s'assurer que l'appareil est monté dans une armoire ou un boîtier qui offre une protection supplémentaire contre les facteurs environnementaux nuisibles.

Pourquoi cet interrupteur n'est-il pas antidéflagrant ?

L'absence de caractéristique antidéflagrante signifie que cet interrupteur différentiel n'est pas conçu pour une utilisation dans des environnements où des gaz, vapeurs ou poussières inflammables pourraient être présents. Ce type de certification est nécessaire pour prévenir les risques d'explosion dans des environnements dangereux. Lors du choix d'un dispositif pour ces environnements, il faut sélectionner des équipements répondant à des normes spécifiques afin d'assurer la sécurité des installations et du personnel.
