Qu'est-ce qu'un interrupteur différentiel et à quoi sert-il ?

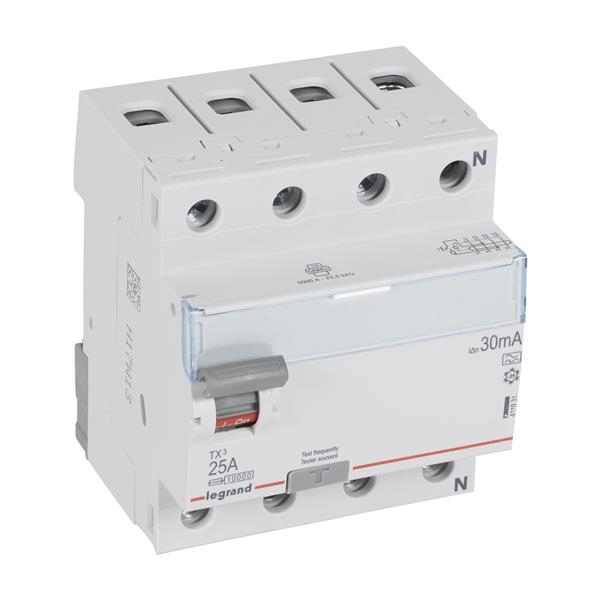

Un interrupteur différentiel est un dispositif de protection électrique essentiel dans les installations domestiques et industrielles. Il détecte les fuites de courant, souvent causées par des défauts d'isolement ou des contacts accidentels avec des conducteurs électriques. En coupant le circuit dès qu'une fuite est détectée, il protège les personnes contre les électrocutions et évite les risques d'incendie. Le modèle TX³ 4P 30mA 25A Type A, de la marque LEGRAND, est conçu pour réagir rapidement aux fuites de courant dès 30mA, assurant ainsi une protection efficace.
Quelle est la différence entre un interrupteur différentiel de type A et de type AC ?
Les interrupteurs différentiels de type A, comme le LEGRAND TX³, sont conçus pour détecter non seulement les fuites de courant alternatif (AC) mais aussi les courants de fuite en courant continu pulsé. Cela les rend particulièrement adaptés pour protéger des dispositifs électroniques modernes, tels que les chargeurs de téléphone, les ordinateurs ou les panneaux solaires, qui peuvent provoquer des courants de fuite de ce type. En revanche, les interrupteurs différentiels de type AC ne détectent que les courants de fuite alternatifs, offrant une protection moins polyvalente dans certaines applications modernes.
Comment l'ICW de 10 kA se rapporte-t-il à la sécurité de l'interrupteur différentiel ?
La capacité de coupure assignée pour le court-circuit (ICW) est une mesure de la résistance d'un interrupteur différentiel aux courants de court-circuit avant que ses mécanismes de protection soient déclenchés. Pour l'interrupteur différentiel LEGRAND TX³, une ICW de 10 kA signifie qu'il peut supporter des courants jusqu'à 10 000 ampères de manière temporaire sans défaillance. Ce niveau de robustesse assure une protection accrue dans des situations de court-circuit sévères, garantissant le bon fonctionnement et la sécurité de l'installation électrique.
Le type de montage de cet interrupteur est sur barre DIN. Pourquoi est-ce important ?
Le montage sur barre DIN est un standard industriel pour l'installation d'appareils électriques dans des tableaux de distribution. Ce type de montage permet une installation simple, rapide, et modulaire des interrupteurs différentiels comme le modèle TX³, tout en assurant une bonne gestion de l'espace. Grâce à la barre DIN, les installateurs peuvent facilement ajouter ou retirer des appareils, ce qui est particulièrement important pour la modernisation des installations électriques ou les extensions futures.
Pourquoi cet interrupteur a-t-il une tension nominale de tenue aux chocs (Uimp) de 4 kV ?
La tension nominale de tenue aux chocs (Uimp) de 4 kV indique la capacité de l'interrupteur différentiel à résister à des surtensions transitoires, telles que celles causées par la foudre ou par des perturbations dans le réseau électrique. Le modèle TX³, avec une Uimp de 4 kV, est conçu pour assurer la protection et la résilience de l'installation électrique face à ces événements, réduisant ainsi les risques de dommage aux appareils connectés et minimisant les interruptions de service liées à de telles perturbations.
Quelle est l'importance du courant de défaut de dimensionnement de 0.03 A ?
Le courant de défaut de dimensionnement de 0.03 A (ou 30 mA) est une spécification cruciale pour la sécurité des personnes. Ce seuil est suffisamment bas pour prévenir efficacement les dangers d'électrocution, car un courant de 30 mA qui traverse le corps humain peut être fatal. En se déclenchant à ce niveau de fuite de courant, l'interrupteur différentiel LEGRAND TX³ garantit une sécurité opérationnelle optimale, protégeant tant les installations domestiques que professionnelles et répondant aux normes de sécurité électrique en vigueur.
L'absence de dispositif sélectif affecte-t-elle l'utilisation de cet interrupteur différentiel ?
Un interrupteur différentiel non sélectif, comme le LEGRAND TX³, se déclenche immédiatement en cas de détection d'une fuite de courant, sans retard intentionnel. Cette configuration est souvent préférée pour des applications nécessitant une réponse rapide et immédiate pour garantir la sécurité. Toutefois, cela peut conduire à des déclenchements simultanés avec d'autres dispositifs en cas de défaut dans des installations plus complexes. L'absence de sélectivité peut être un facteur à considérer lors de la conception du schéma de protection pour s'assurer que la protection appropriée est placée aux bons endroits.
Comment le degré de pollution 2 affecte-t-il l'utilisation du produit ?
Le degré de pollution 2 indique le niveau de pollution environnementale acceptable pour le lieu où l'interrupteur différentiel LEGRAND TX³ peut être utilisé. Ce degré signifie que l'appareil est conçu pour fonctionner dans des environnements intérieurs avec des conditions modérées de pollution. Dans de tels environnements, la condensation ou la présence de poussières conductrices doit être négligeable. Ce paramètre aide à assurer le fonctionnement fiable et sécurisé de l'appareil, prévenant les défaillances électriques liées aux conditions ambiantes.
Quel est l'impact d'une classe de protection IP20 ?
La classe de protection IP20 de l'interrupteur différentiel LEGRAND TX³ signifie qu'il est protégé contre l'intrusion de corps solides de plus de 12,5 mm, comme les doigts ou les outils. Cependant, il n'est pas protégé contre l'eau. Cette classification est adaptée pour un usage intérieur, dans des environnements secs où le risque d'exposition à l'eau est peu probable. La connaissance de cette classification est essentielle pour l'installation et le placement corrects de l'appareil, afin d'assurer une sécurité opérationnelle optimale.
Quelles sont les sections de conducteur pouvant être raccordées à cet interrupteur différentiel ?
L'interrupteur différentiel LEGRAND TX³ est conçu pour accueillir des conducteurs multifilaires d'une section de 0.75 à 35 mm² et des conducteurs monoflaires de 0.75 à 50 mm². Ces spécifications permettent une certaine flexibilité d'installation, en s'adaptant aux divers types de câblage courants dans les installations électriques. Le respect de ces paramètres est crucial pour assurer la sécurité mécanique et électrique des connexions, assurant ainsi une conductivité optimale et limitant les risques de surchauffe ou de mauvais contacts.
