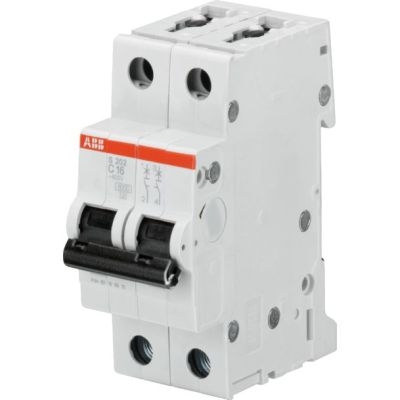

Quelle est la fonction principale du disjoncteur S200 6kA, 2P, courbe C, 32A d'ABB ?
Le disjoncteur S200 6kA, 2P, courbe C, 32A de la marque ABB a pour fonction principale de protéger les circuits électriques contre les surcharges et les courts-circuits. Il réalise cette protection en interrompant automatiquement le courant électrique lorsque celui-ci dépasse la valeur nominale ou lors d’un défaut. La courbe de déclenchement C indique qu’il est adapté à des applications générales et qu’il peut supporter des courants d'appel modérés sans déclencher intempestivement.
Qu'est-ce que désigne le pouvoir de coupure de 6 kA à 230V ?
Le pouvoir de coupure assigné de 6 kA à 230V fait référence à la capacité du disjoncteur à interrompre un courant de court-circuit maximal de 6 kA sans subir de dommage. C’est une mesure de la robustesse du disjoncteur et de sa capacité à assurer la sécurité du circuit même dans des conditions extrêmes. Cela signifie que même si un court-circuit entraîne un courant très élevé, le disjoncteur est capable de couper ce courant et de protéger les installations électriques en aval.
Quelle est la signification de la courbe de déclenchement C ?
La courbe de déclenchement C indique que ce disjoncteur est conçu pour une utilisation dans des circuits où des courants d'appel transitoires modérés peuvent se produire. En termes de caractéristiques de déclenchement, ces disjoncteurs déclenchent entre 5 et 10 fois le courant nominal en cas de surcharge. Cela les rend adaptés pour les charges avec des pointes élevées au démarrage, telles que les moteurs électriques et les transformateurs, tout en offrant une protection efficace contre les courts-circuits.
Quelles sont les caractéristiques de connexion des conducteurs pour ce disjoncteur ?
Le disjoncteur ABB S200 permet le raccordement de conducteurs multifilaires et monofilaires avec certaines spécifications. Les conducteurs multifilaires peuvent avoir une section de 0 à 25 mm², tandis que les conducteurs monofilaires peuvent aller jusqu'à 35 mm². Cela permet une grande flexibilité dans le choix des câbles à utiliser pour le raccordement, sécurisant ainsi une large gamme d'applications et de configurations de circuits électriques.
Comment se monte ce disjoncteur sur un tableau électrique ?
Le disjoncteur S200 d’ABB est conçu pour un montage sous crépine. Cela signifie qu'il s'installe sur un rail DIN standard à l'intérieur du tableau électrique. Ce mode de montage simplifie l'installation, l’entretien et le remplacement éventuel des disjoncteurs. La largeur de deux unités de division permet de réaliser une optimisation de l’espace dans les tableaux électriques, tout en facilitant l'accès pour les éventuels ajustements ou interventions de maintenance.
Quels types de tensions ce disjoncteur peut-il supporter ?
Le disjoncteur S200 de la marque ABB peut fonctionner sous types de tension AC et DC, ce qui le rend extrêmement versatile pour divers environnements électriques. Avec une tension de dimensionnement de 400 V et une tension d'isolement de mesure de 440 V, il est bien équipé pour gérer la majorité des conditions standard de fonctionnement dans les systèmes électriques. Sa tension nominale de tenue aux chocs est de 4 kV, ce qui le protège contre les surtensions transitoires élevées.
Quelle est la classe de protection IP de ce disjoncteur et que signifie-t-elle ?
La classe de protection IP pour ce disjoncteur est IP20. Cette classification signifie qu'il offre une protection contre les objets solides d’un diamètre supérieur à 12,5 mm, comme les doigts, mais il ne protège pas contre l'entrée d'eau. En pratique, cela signifie que si le disjoncteur est manipulé dans un environnement propre et sec, il fournira une protection adéquate contre les contacts accidentels avec des pièces sous tension.
Quelle est la température de fonctionnement possible pour ce disjoncteur ?
Le disjoncteur S200 d'ABB est conçu pour fonctionner dans une plage de température ambiante allant de -25 à 55 °C. Cette large plage de température le rend adapté pour une utilisation dans divers climats et environnements, qu'ils soient industriels ou résidentiels. Cela assure non seulement une performance fiable mais aussi une protection continue des équipements électriques même dans des conditions météo extrêmes ou situations de forte variation thermique.
Est-il possible d'ajouter des dispositifs supplémentaires à ce disjoncteur ?
Oui, ce modèle de disjoncteur offre la possibilité d'ajouter des dispositifs supplémentaires, augmentant ainsi sa fonctionnalité et son adaptabilité. Ceci pourrait inclure des accessoires tels que des auxiliaires de signalisation ou des déclencheurs shunt, améliorant ainsi la surveillance et le contrôle des circuits. La modularité de ce produit permet une personnalisation selon les exigences spécifiques de l’installation, rendant ce modèle de disjoncteur particulièrement flexible et évolutif.
Quelle est l'importance de la classe de limitation énergétique 3 pour ce disjoncteur ?
La classe de limitation énergétique 3 indique que ce disjoncteur est extrêmement efficace pour réduire la quantité de courant dont l'équipement est exposé durant un court-circuit. Cette classe représente la meilleure performance possible en termes de limitation de l'énergie, minimisant ainsi les dommages potentiels aux équipements connectés. Un disjoncteur de classe 3 réagit plus rapidement aux courts-circuits, ce qui améliore la durée de vie et la sécurité des appareils et infrastructures électriques qu'il protège.
