Quelle est la capacité de coupure du disjoncteur S200M 10kA à 230V et 400V selon les normes EN 60898 et IEC 60947-2 ?

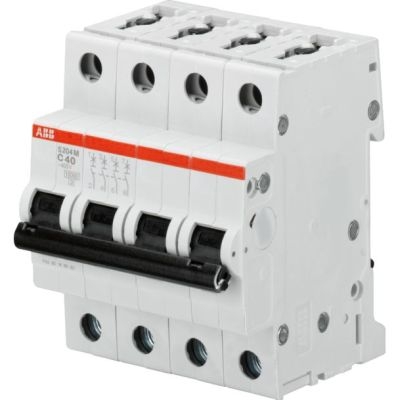

Le disjoncteur S200M 10kA d'ABB possède des capacités de coupure distinctes basées sur différentes normes. Selon la norme EN 60898, le pouvoir de coupure assigné Icn est de 10 kA à 230V et également de 10 kA à 400V. En revanche, selon la norme IEC 60947-2, le pouvoir de coupure assigné Icu est de 10 kA à 230V, mais il passe à 15 kA à 400V. Ces caractéristiques soulignent la robustesse et la confiance en la performance du produit même dans des situations de surcharge ou de court-circuit.
Quel est le type de courbe de déclenchement et dans quel cas est-elle recommandée ?
La courbe de déclenchement du disjoncteur S200M 10kA est de type C. Les disjoncteurs avec une courbe C sont généralement utilisés dans les circuits hautement inductifs qui présentent des charges telles que des transformateurs ou de grands moteurs. Cette courbe de déclenchement se déclenche entre 5 à 10 fois le courant nominal, ce qui lui permet d'offrir une protection optimale sans déclenchements intempestifs lors de la montée brusque de courant, typiquement observée au démarrage des équipements tels que moteur ou compresseurs.
Quels types de conducteurs peuvent être connectés à ce disjoncteur et dans quelles sections ?
Ce disjoncteur peut accueillir différents types de conducteurs. Pour les conducteurs multifilaires, il accepte des sections comprises entre 0,75 mm² et 25 mm². En ce qui concerne les conducteurs monofilaires, ils peuvent être raccordés s'ils ont une section entre 0,75 mm² et 35 mm². Cette flexibilité dans le raccordement rend le disjoncteur S200M 10kA polyvalent pour différentes installations électriques, offrant ainsi un large éventail d'applications pour différent types de câblage aux installations résidentielles ou industrielles.
Quel est le degré de protection (IP) offert par ce disjoncteur et que signifie-t-il ?
Le disjoncteur S200M 10kA est classé IP20. Un indice de protection de IP20 signifie que le disjoncteur est protégé contre l'insertion de corps solides de taille supérieure à 12,5 mm, comme les doigts droits d'une personne, assurant ainsi une protection de base pour les utilisateurs contre le contact direct avec des pièces sous tension. Cependant, il ne protège pas contre l'eau. Cela en fait un choix adéquat pour des installations à l'intérieur ou dans des environnements sécurisés à l'abri de projections d'eau.
Quel est le niveau de surcharge ou de surtension que ce disjoncteur peut gérer et dans quelle classe de limitation énergétique se trouve-t-il ?
Le disjoncteur S200M 10kA a une classe de limitation énergétique de 3, ce qui indique une capacité efficace de limitation du courant de court-circuit. Cette caractéristique permet de minimiser les conséquences d'un court-circuit sur l'installation, réduisant ainsi les risques d'échauffement et de dommages aux câbles et équipements environnants. Ce niveau de limitation énergétique est crucial dans la protection des systèmes électriques, garantissant que le disjoncteur interrompt rapidement le circuit en cas de surcharge ou de court-circuit, limitant par conséquent l'énergie à laquelle les équipements en aval sont exposés.
Quel est le type de montage possible pour ce disjoncteur et que signifie sous crépi ?
Le disjoncteur S200M 10kA est conçu pour un montage sous crépi, cela signifie qu'il est prévu pour être intégré derrière des panneaux ou des surfaces murales, ce qui permet un montage discret et sécurisé dans les équipements ou installations où l'esthétique et l'accessibilité restreinte sont souhaitées. Ce type de montage implique que l'appareil est installé de manière invisible aux utilisateurs lambda tout en permettant un accès rapide pour l'entretien ou la manipulation par des techniciens ou électriciens qualifiés dans des environnements industriels résidentiels ou commerciaux.
Dans quelle plage de température ambiante peut fonctionner ce disjoncteur efficacement ?
Le disjoncteur S200M 10kA est conçu pour fonctionner efficacement dans une gamme de température ambiante s'étendant de -25°C à 55°C. Cette large plage de température de fonctionnement fait en sorte que le disjoncteur est polyvalent et peut être utilisé dans diverses conditions climatiques, qu'elles soient extrêmement froides ou chaudes. Son usage est donc pratique dans de nombreuses applications variées incluant des environnements industriels qui pourraient être exposés à des variations de température significatives au cours de leur cycle de fonctionnement.
Ce disjoncteur est-il compatible avec les dispositifs supplémentaires, et si oui, lesquels ?
Oui, le disjoncteur S200M 10kA est compatible avec des dispositifs supplémentaires. Cette compatibilité offre la possibilité d'améliorer la fonctionnalité du disjoncteur en y ajoutant des accessoires comme des contacts auxiliaires, des sous-disjoncteurs de chaleur, ou des indicateurs de position. Ces dispositifs peuvent offrir une rétroaction de statut plus détaillée, une protection accrue ou permettent d’intégrer le disjoncteur à des systèmes de gestion d'énergie ou d'autres contrôles automatisés rendant le contrôle et la maintenance plus efficaces et alignés avec des techniques de gestion modernes.
Quelle est la tension de dimensionnement et l'implication pour l'installation de ce disjoncteur ?
La tension de dimensionnement pour le disjoncteur S200M 10kA est de 400V, ce qui représente la tension maximale à laquelle il peut être installé et fonctionner de manière sûre et efficace. Cette spécification est pertinente pour les installations électriques industrielles ou commerciales qui fonctionnent souvent à des tensions élevées. Lors de la planification de l'installation, il est important de s'assurer que la tension de l'alimentation électrique n'excède pas cette valeur pour garantir une fiabilité et une sécurité optimales du disjoncteur au sein du système électrique concerné.
Quels sont les fréquences de fonctionnement prises en charge par ce disjoncteur ?
Le disjoncteur S200M 10kA accepte des fréquences de fonctionnement comprises entre 50 Hz et 60 Hz. Cette gamme est standard pour la plupart des réseaux électriques domestiques et industriels à travers le monde, faisant du disjoncteur un choix idéal pour les installations réparties dans différentes régions géographiques. Le disjoncteur est donc conçu pour s'intégrer à la majorité des systèmes de distribution d'électricité mondiale, rendant son application et son utilisation flexibles et pratiques à travers de nombreux contextes d'utilisation différents dans les systèmes de distribution électrique.
