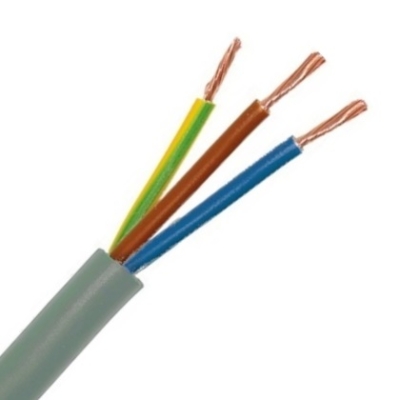

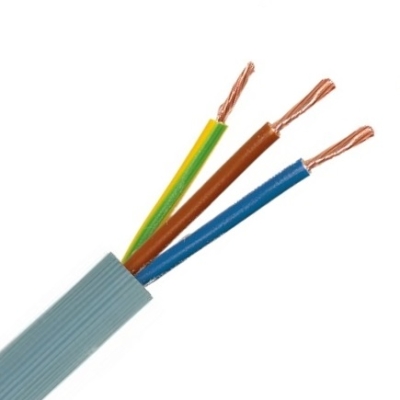

Quelle est la signification de la notation 3G2,5mm² pour ce câble ?
La notation 3G2,5mm² pour le câble H05VV-F VTMB indique deux caractéristiques principales du câble. Le chiffre 3 signifie qu'il y a trois conducteurs dans le câble, ce qui inclut généralement un conducteur neutre, un conducteur de phase et un conducteur de terre. La lettre G indique la présence d'un conducteur de terre (ou de protection). Enfin, 2,5mm² représente la section nominale en millimètres carrés de chaque fil conducteur, ce qui informe sur la capacité de courant électrique qu'il peut supporter.
Quel est le matériau de l'isolation de ce câble et ses avantages ?
L'isolation du câble H05VV-F VTMB est en Polyvinylchloride (PVC). Le PVC est couramment utilisé pour l'isolation des câbles en raison de ses propriétés isolantes efficaces, de sa résistance à l'humidité et de sa durabilité. Il est également résistant à la corrosion chimique et peut supporter des températures de service allant de 0 à 70 °C. Cela rend ce câble adapté à de nombreuses applications générales, tant à l'intérieur qu'à l'extérieur, lorsque les conditions environnementales sont modérées.
Quelle est la classe de construction de l'âme du câble et pourquoi est-ce important ?
La classe de construction de l'âme du câble H05VV-F VTMB est Classe 5, ce qui signifie qu'il est constitué de conducteurs souples. Les câbles de classe 5 sont formés par plusieurs brins fins de cuivre, ce qui leur confère une grande flexibilité, permettant un facile pliage et manipulation. Cette flexibilité est particulièrement importante dans des installations nécessitant de nombreux angles ou des branchements serrés, comme dans les environnements industriels ou les projets électriques complexes.
Quelle est la tension nominale de ce câble et quelles sont ses implications ?
Le câble H05VV-F VTMB a une tension nominale de 500 V U et 300 V UO, où U est la tension entre conducteurs, et UO est la tension entre un conducteur et la terre. Cela signifie que ce câble peut être utilisé dans des circuits électriques standards où la tension ne dépasse pas ces valeurs. Cette caractéristique garantit que le câble est bien adapté à son utilisation dans les réseaux électriques domestiques et industriels modérés sans risque de dégradation ou de défaillance.
Quel est le rayon de courbure minimum du câble et pourquoi est-il significatif ?
Le rayon de courbure minimum pour le câble H05VV-F VTMB est de 7,5 fois le diamètre extérieur du câble, soit environ 71,85 mm. Ce paramètre est crucial lors de l'installation pour s'assurer que le câble n'est pas plié de manière excessive, ce qui pourrait endommager l'isolation ou les conducteurs internes. Respecter le rayon de courbure prescrit aide à maintenir l'intégrité structurelle du câble et à éviter les interruptions de service dûes à des dommages physiques.
Le câble est-il adapté pour une utilisation à l'extérieur et pourquoi ?
Le câble H05VV-F VTMB, avec son isolation en PVC, est conçu principalement pour des applications intérieures où il n'y a pas d'exposition régulière aux intempéries ou aux conditions environnementales extrêmes. Cependant, il peut être utilisé à l'extérieur dans des conditions modérées, à condition qu'il soit correctement protégé des éléments, notamment des rayons UV, de la pluie, et des températures extrêmes. Pour des installations extérieures prolongées, il est recommandé d'utiliser des câbles conçus spécifiquement pour cet environnement.
Quelle est la couleur de gainage de ce câble et quelle est sa signification ?
La gaine extérieure du câble H05VV-F VTMB est de couleur grise. La couleur grise est généralement utilisée pour indiquer que le câble est adapté pour une utilisation dans des installations électriques normales, sans spécificités comme celle d'un câble résistant au feu. Cependant, les normes de couleur peuvent varier selon la région, et il est toujours bon de vérifier les spécifications locales ou nationales en matière de codification couleur pour s'assurer que le câble est approprié pour son application prévue.
Ce câble a-t-il un conducteur de protection et quelle est sa fonction ?
Oui, le câble H05VV-F VTMB est équipé d'un conducteur de protection. Ce conducteur, souvent appelé terre, est essentiel pour la sécurité électrique dans les installations. Sa fonction principale est de fournir un chemin sûr pour le courant électrique de fuite ou de surcharge vers la terre, ce qui aide à prévenir les chocs électriques et protège les appareils de dommages causés par des conditions de surtension. Cela réduit également les risques d'incendies électriques.
Quel est le matériau des conducteurs, et pourquoi choisir ce matériau ?
Les conducteurs du câble H05VV-F VTMB sont en cuivre nu. Le cuivre est le matériau de choix pour les fils conducteurs en raison de sa remarquable conductivité électrique, ce qui permet un transfert efficace de l'énergie électrique. Le cuivre est également ductile, résistant à la corrosion, et fiable dans une variété d'environnements, ce qui le rend idéal pour une utilisation dans des fils et câbles, offrant une grande durabilité et une longue durée de vie des produits.
Ce câble respecte-t-il les normes de marquage des conducteurs selon HD 308 S2 ?
Oui, le câble H05VV-F VTMB respecte le marquage des conducteurs selon la norme HD 308 S2. Cette conformité signifie que le câblage des conducteurs est identifié par des couleurs normalisées, ce qui facilite l'identification lors de l'installation ou de la maintenance. Ces standards de marquage jouent un rôle crucial pour les électriciens, car ils assurent une installation correcte et réduisent le risque d'erreur de câblage, important pour la sécurité et le bon fonctionnement du système électrique.
